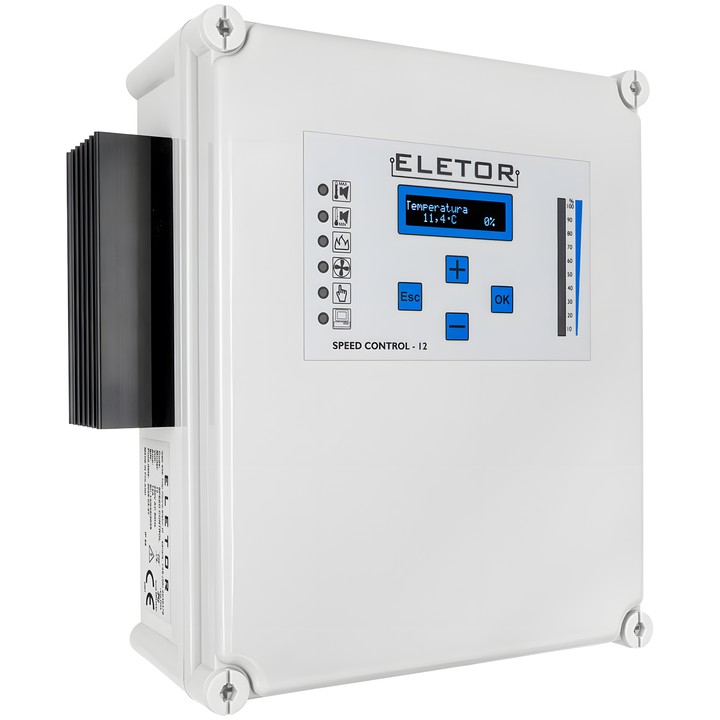

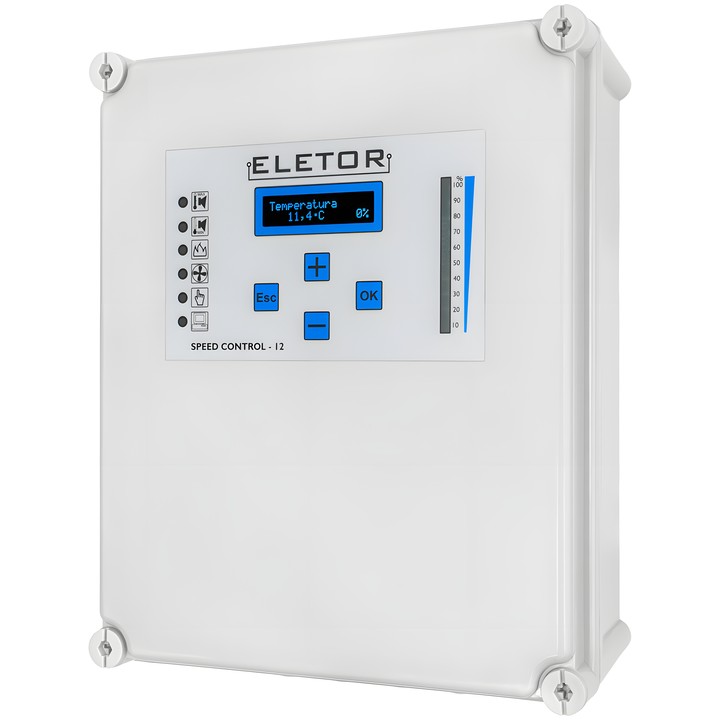

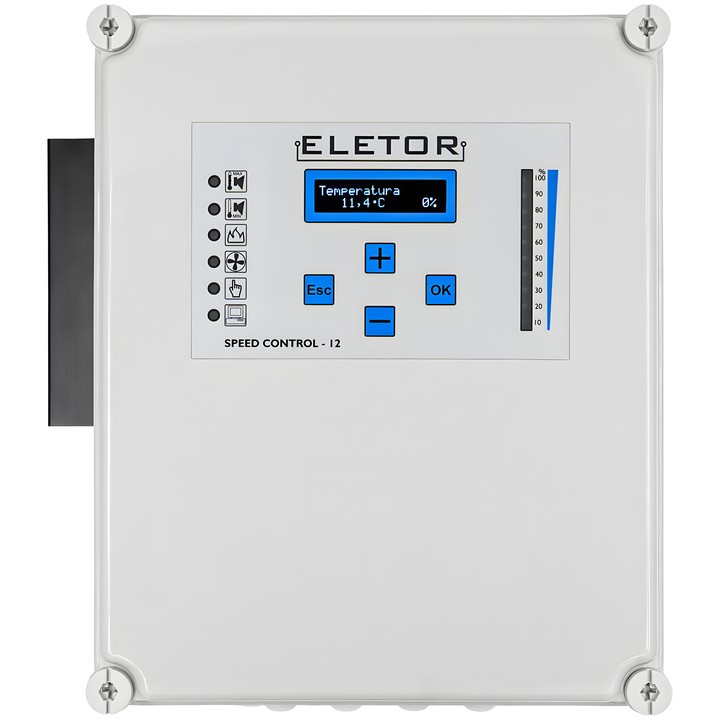

Eletor SC-12 LCD

Sterownik klimatu - wentylacji o maksymalnym obciążeniu do 12A

Alternatywne oznaczenia produktu:

• SW-12
• SPEED CONTROL 12

Charakterystyka

Cyfrowe urządzenie pomiarowo-sterujące przeznaczone do sterowania wentylacją, systemem klap wlotowych oraz dogrzewaniem w pomieszczeniach hodowlanych. Zapewnia stabilną temperaturę w pomieszczeniu poprzez płynną regulację obrotów wentylatora.

Opis

Mikroprocesorowy sterownik mikroklimatu należący do serii SPEED COONTROL. Wszechstronność urządzenia gwarantuje bogata ilość wejść/wyjść układu oraz intuicyjne oprogramowanie w języku polskim oraz angielskim. Program sterownika poza podstawowymi nastawami temperatur, przewietrzania, dogrzewania, poziomów min./max. wentylacji i alarmów, umożliwia testowanie oraz zapis kalibracji urządzeń wykonawczych współpracujących ze sterownikiem.

Parametry i cechy:

1. "FAN" Wentylacja I grupy

• max. prąd wyjścia płynnej regulacji 12A
• zabezpieczenie termiczne układu
• łagodny rozruch wentylacji
• soft start z pełną regulacją 3 czasów (narastania,100%, opadania)
• kalibracja minimalnego i maksymalnego poziomu wentylacji, oraz pasma zabronionego
• program oszczędzania energii z systemem klap otwieranych z wyprzedzeniem
• grawitacyjna wentylacja

2. "FAN 2" Wentylacja II grupy

• separowany styk do 3A

3. "HOT" Dogrzewanie

• separowany styk do 3A

4. "FUNC 1,2" Dwa wyjścia przekaźnikowe funkcyjne (do wyboru)

• współpraca z siłownikami wlotów powietrza oparymi na silniku rewersyjnym lub 3~400V
• III i IV grupa wentylacji lub zraszanie

5. "ALARM" Wyjścia alarmowe NO i NC

• sygnalizacja zaniku zasilania
• sygnalizacja przekroczonego progu temperatury min. lub max.
• sygnalizacja uszkodzenia czujnika
• sygnalizacja przeciążenia
• wbudowany sygnalizator akustyczny

6. Zasilanie dodatkowe DC 12V 7. "V1,V2,V3" Niezależne 3 wyjścia 0..10V

• współpraca z modułami rozszerzeń mocy, falownikami lub energooszczędnymi wentlatorami BLDC
• sterowanie systemem klap dolotowych i przepustnic kominowych
• regulacja ogrzewaniem o zmiennej wydajności

8. Zasilanie do potencjometru windy DC 10V

9. "SENS 1,2" Dwa wejścia analogowe do pomiaru temperatury.

10. "1-Wire" Cyfrowy port do pomiaru temperatury (do 4 czujników)

11. "RS-485" Możliwość współpracy z komputerem do 1200m

12. "IN 1,2" Dwa wejścia analogowe 0-10V

13. Moc pobierana przez układ <10W

14. Hermetyczna obudowa IP65

15. Intuicyjne menu w języku angielskim, polskim, ukraińskim

16. Napięcie zasilania 230VAC 50Hz

Zasada działania

Głównym zadaniem sterownika wentylacji SC-12 jest utrzymanie temperatury w pomieszczeniu hodowlanym na poziomie ustalonym przez hodowcę. Wytworzony mikroklimat przekłada się na duże przyrosty trzody chlewnej lub drobiu. Zwierzęta hodowlane nie tracą energii pobranej z paszy na ogrzanie organizmu lub w przypadku wysokich temperatur nie zmniejszają poboru paszy. Należy pamiętać, że sterownik jest jedynie narzędziem, które ma pomóc w zapewnieniu optymalnych warunków klimatycznych w pomieszczeniu hodowlanym. Nadrzędną jednak rolę w tym procesie pełni hodowca, który powinien dostosowywać ustawienia urządzenia do zmieniających się warunków klimatycznych panujących na dworze, a przede wszystkim do wymagań zwierząt w budynku inwentarskim oraz monitorować stan pracy urządzenia za pomocą centralki alarmowej.

Podłączenia sterownika

Na poniższym rysunku przedstawiono różne możliwości połączenia sterownika wentylacji SC-12.

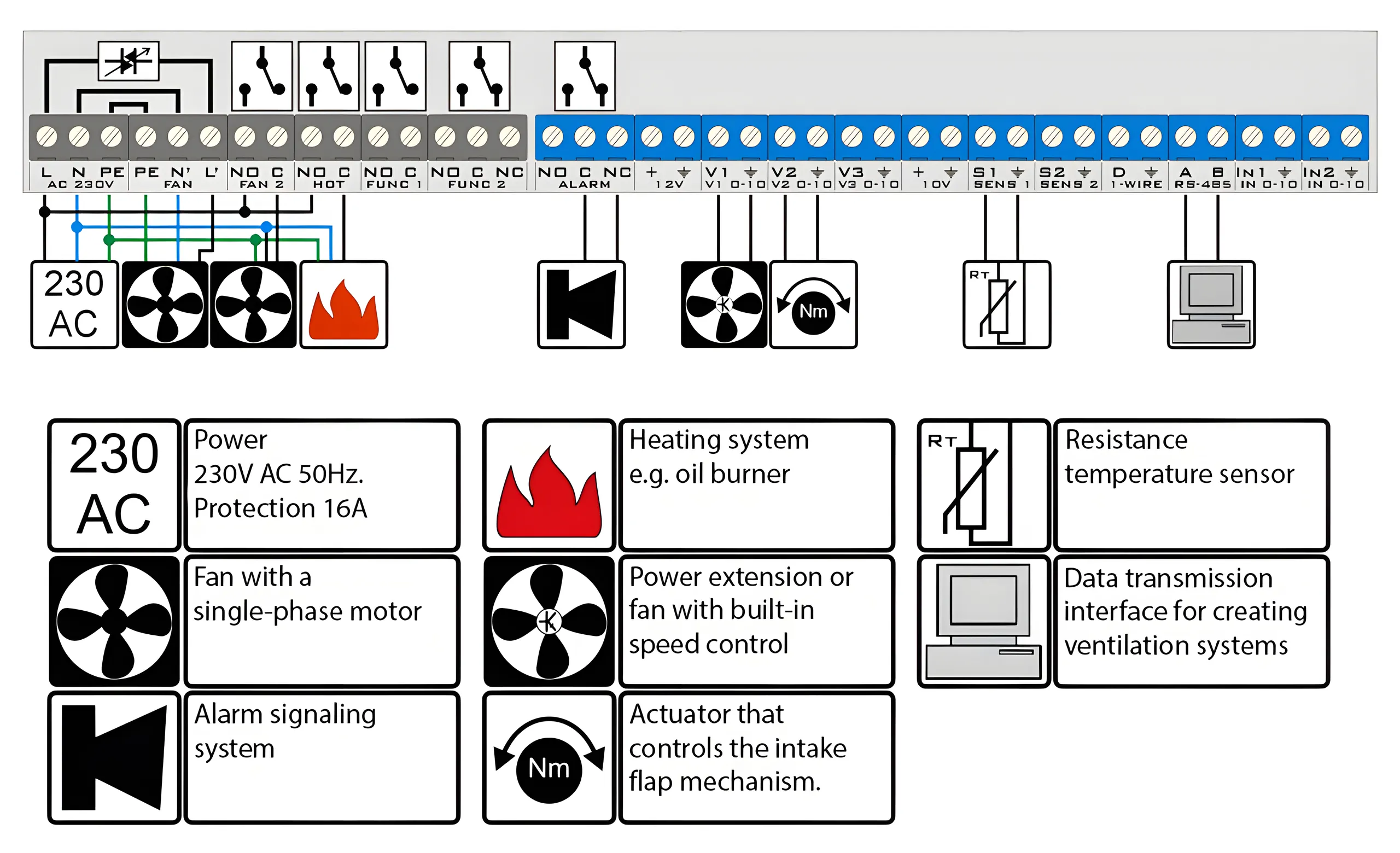

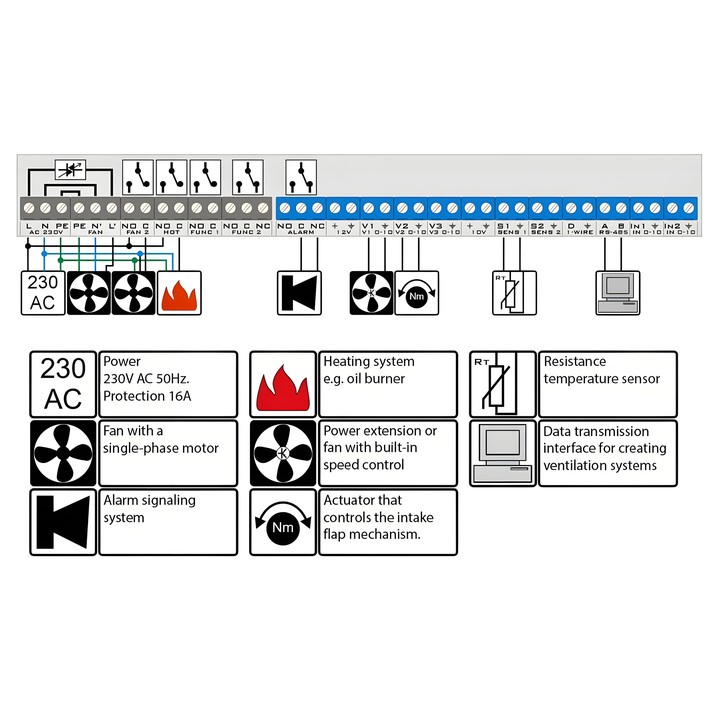

Rys. 1. Schematyczne połączenie sterownika wentylacji SC-12.

Opakowanie zawiera:

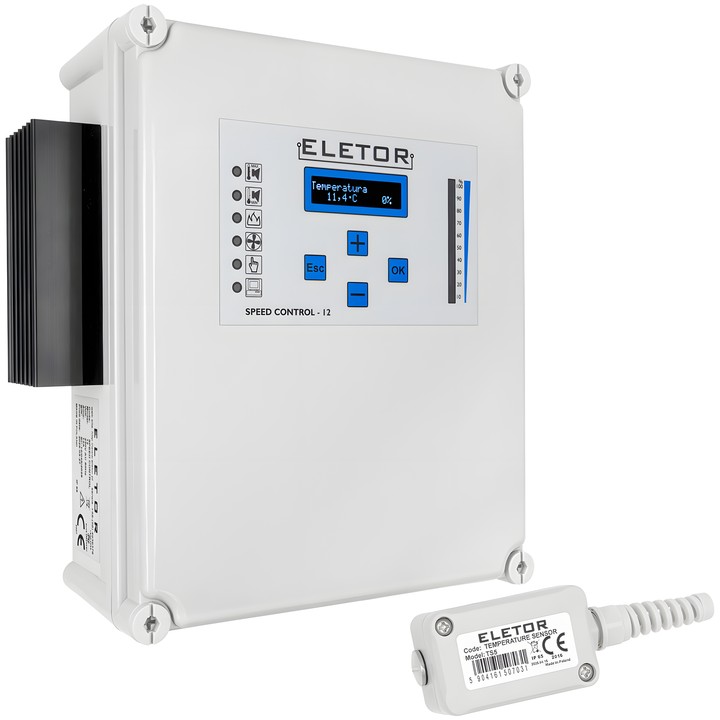

• 1 szt. - Sterownik wentylacji Eletor SC-12
• 1 szt. - Czujnik temperatury Eletor TS5
• 4 szt. - Kołki do montażu ściennego

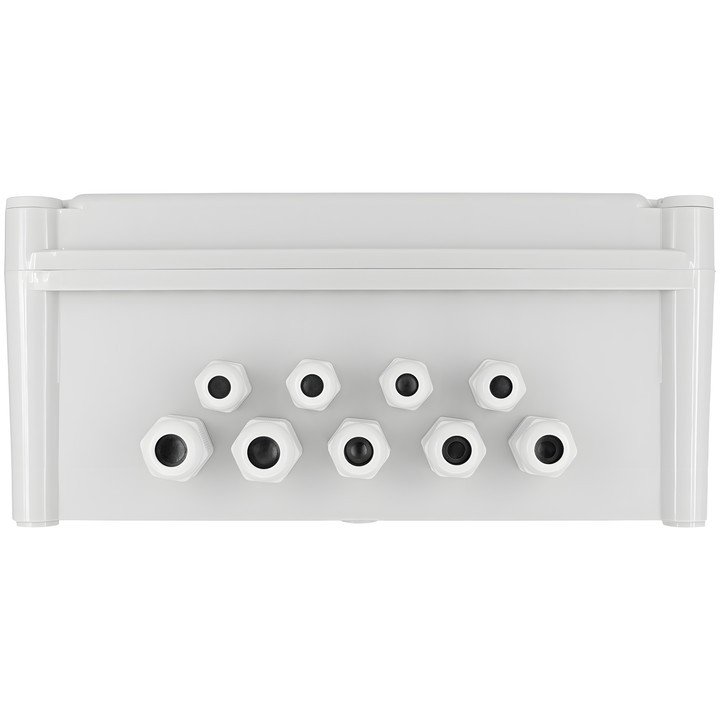

• 2 szt. - dławnice PG13,5
• 3 szt. - dławnice PG11
• 4 szt. - dławnice PG9
• Instrukcję obsługi w języku polskim
