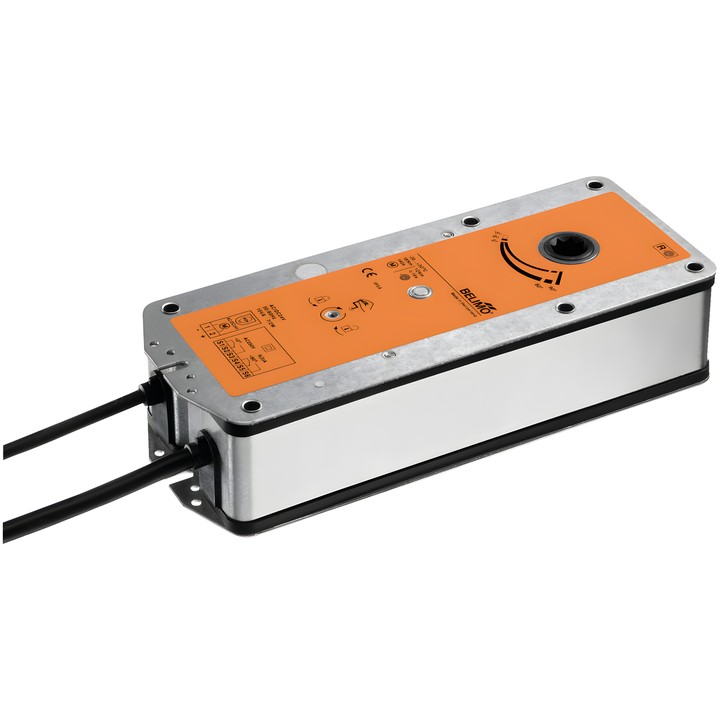

Belimo BF48-5 - siłownik sprężynowy do klap przeciwpożarowych

Belimo BF48-5 – siłownik do klap przeciwpożarowych i dymowych

Siłownik sprężynowy przeznaczony do klap przeciwpożarowych i dymowych 90° w instalacjach wentylacyjnych i klimatyzacyjnych. Podczas pracy silnik przestawia klapę i napina sprężynę powrotną; po przerwaniu zasilania energia sprężyny przestawia klapę do położenia bezpieczeństwa.

Najważniejsze dane techniczne

• Napięcie nominalne: AC/DC 48 V; częstotliwość: 50/60 Hz.
• Sterowanie: Zamknij/Otwórz.
• Moment obrotowy silnika: 18 Nm; moment funkcji bezpieczeństwa: 12 Nm.
• Czas ruchu silnika: <120 s / 90°; czas ruchu funkcji bezpieczeństwa: 16 s @ 20°C.
• Pobór mocy podczas pracy: 11 W; w położeniu spoczynkowym: 3.5 W; do doboru przewodów: 16 VA.
• Styki pomocnicze: 2x SPDT; punkty przełączania: 5° / 80°.
• Przyłącze zasilania i sterowania: kabel 1 m, 2x 0.75 mm² (bezhalogenowy); przyłącze styków pomocniczych: kabel 1 m, 6x 0.75 mm² (bezhalogenowy).
• Przyłącze mechaniczne: połączenie kształtowe 12x12 mm, oś wydrążona nieprzechodząca.
• Kąt obrotu: maks. 95°; kierunek ruchu silnika wybierany przez montaż L/P.
• Przestawianie ręczne z ogranicznikiem położenia; mechaniczny wskaźnik położenia.
• Stopień ochrony IEC/EN: IP54; klasa ochronności IEC/EN: III, Safety Extra-Low Voltage (SELV).

W zestawie: korba ręczna, wskaźnik, osłona ochronna i wkładka do połączenia kształtowego 12/10 mm. Zgodnie z dokumentacją siłownik jest dostosowywany i montowany na klapie przez producenta klapy; Belimo dostarcza go bezpośrednio producentom klap bezpieczeństwa.
