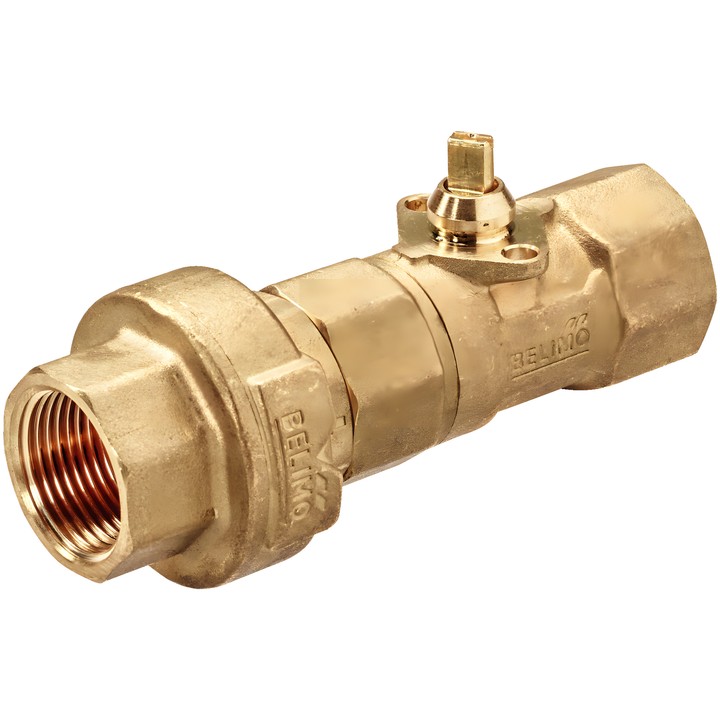

Belimo C220QFL-G - 2-drogowy zawór kulowy z ogranicznikiem przepływu PI

Belimo C220QFL-G – dane techniczne

2-drogowy zawór kulowy PI z ogranicznikiem przepływu, przeznaczony do zamkniętych instalacji wodnych. Zgodnie z dokumentacją służy do sterowania otwórz/zamknij po stronie wodnej klimakonwektorów i sufitów chłodzących.

• Przyłącze: gwint wewnętrzny Rp 3/4", DN 20; PN 25.
• Przepływ nominalny V'nom: 1900 l/h (0.52 l/s; 1.9 m³/h).
• Czynnik: woda; temperatura czynnika: 2...60°C [36...140°F].
• Ciśnienie różnicowe: 20...280 kPa; ciśnienie zamknięcia ∆ps: 520 kPa.
• Przy ciśnieniu różnicowym 20...280 kPa zintegrowany ogranicznik utrzymuje stały przepływ przy otwarciu zaworu pod kątem 90°. Dla cichej pracy wskazano 50 kPa.
• Szczelność: nieprzepuszczający pęcherzyków powietrza, klasa szczelności A (EN 12266-1).
• Korpus i trzpień: mosiądz; element zamykający: mosiądz chromowany; uszczelnienie trzpienia: O-ring EPDM; gniazdo: PTFE, O-ring EPDM.
• Kąt obrotu: 90°.

Wskazówki montażowe

Dopuszczalny montaż od pozycji pionowej do poziomej względem trzpienia; montaż z trzpieniem skierowanym w dół jest niedopuszczalny. Należy zachować kierunek przepływu wskazany strzałką na korpusie. Zalecany jest montaż na powrocie.
