Belimo C520Q-J - 3-drogowy zawór strefowy przełączający

Belimo C520Q-J – zawór strefowy przełączający

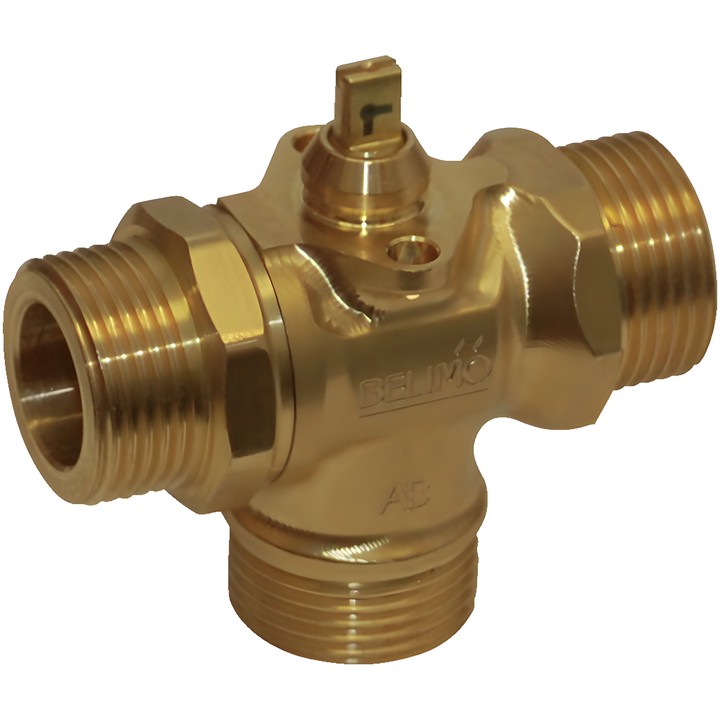

3-drogowy zawór z gwintem zewnętrznym, przeznaczony do funkcji przełączania oraz sterowania otwórz/zamknij po stronie wodnej instalacji wentylacyjnych i grzewczych. Zawór jest przestawiany przez siłownik obrotowy sterowany sygnałem otwórz/zamknij.

Najważniejsze cechy i parametry

• DN 20; przyłącze: gwint zewnętrzny G 3/4" zgodny z ISO 228-1; PN 25.
• Kvs 3.6 m³/h; ps 1600 kPa.
• Czynnik: woda lub woda z dodatkiem maks. 50% obj. glikolu.
• Temperatura czynnika: 2...100°C [36...212°F]; z siłownikiem 2...90°C.
• Ciśnienie różnicowe: ∆pmax 280 kPa; ciśnienie zamknięcia: 280 kPa. Dla cichej pracy wskazano 50 kPa.
• Szczelność: nieprzepuszczający pęcherzyków powietrza, klasa szczelności A (EN 12266-1).
• Kąt obrotu: 90°; przepływ możliwy w obu kierunkach.
• Korpus i trzpień z mosiądzu; element zamykający z mosiądzu chromowanego; uszczelnienie trzpienia: O-ring EPDM; gniazdo: PTFE, O-ring EPDM.
• Beznarzędziowy montaż zatrzaskowy siłownika; zawór nie wymaga konserwacji.

Dopuszczalna pozycja montażowa: od pionowej do poziomej względem trzpienia. Montaż z trzpieniem skierowanym w dół jest niedozwolony. Aby uzyskać kąt obrotu 90° wymagany do funkcji przełączania, należy usunąć ogranicznik krańcowy przy siłowniku.
