Belimo CM24-SX-R - siłownik do przepustnic z regulacją ciągłą

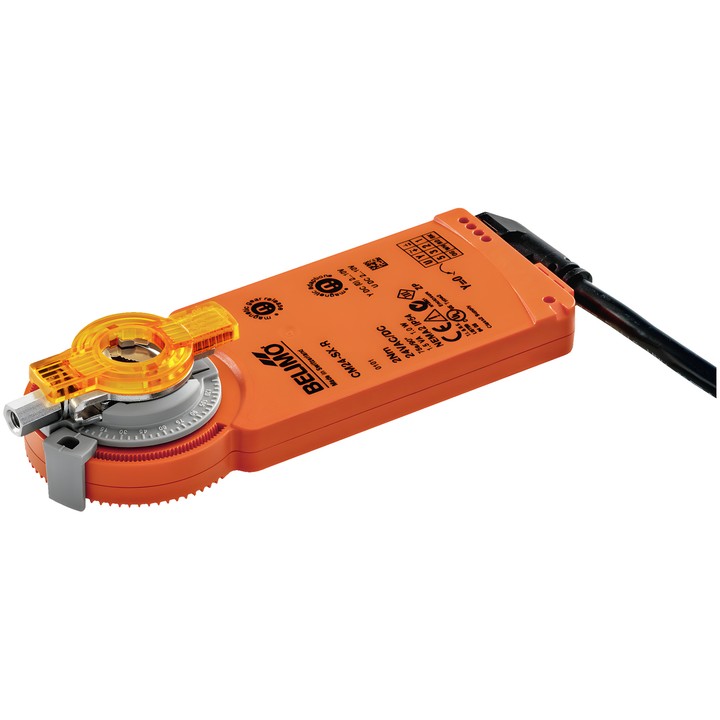

Siłownik do przepustnic Belimo CM24-SX-R

Siłownik z regulacją ciągłą jest przeznaczony do ustawiania przepustnic w instalacjach technicznych budynków. Według karty technicznej może obsługiwać przepustnice powietrza o powierzchni do ok. 0.4 m². Sygnał sterujący Y określa położenie siłownika, a napięcie zwrotne U służy do elektrycznego wskazania położenia przepustnicy.

Najważniejsze cechy i parametry

• Moment obrotowy silnika: 2 Nm; napięcie znamionowe: AC/DC 24 V; częstotliwość: 50/60 Hz.
• Zakres roboczy Y: 2...10 V; sygnał zwrotny położenia U: 2...10 V.
• Czas ruchu silnika: 75 s / 90°; kierunek obrotu silnika: w prawo (cw).
• Kąt obrotu: 0...287.5°; regulacja kąta za pomocą mechanicznych ograniczników krańcowych.
• Ręczne przestawianie przy użyciu magnesu; adaptacja zakresu nastawy uruchamiana magnesem, automatyczna przy pierwszym włączeniu zasilania.
• Przyłącze mechaniczne: uniwersalny zacisk wału 6...12.7 mm; przyłącze zasilania i sterowania: kabel 1 m, 4x 0.75 mm².
• Pobór mocy podczas ruchu: 1 W; w położeniu spoczynkowym: 0.5 W; moc do doboru przewodów: 1.5 VA.
• Stopień ochrony IEC/EN: IP54; klasa ochronności IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Temperatura otoczenia: -30...50°C [-22...122°F].

Siłownik montuje się bezpośrednio na wale przepustnicy i zabezpiecza przed obrotem klipsem Z-ARCM, który jest dołączony do produktu. Po ręcznym przestawieniu wymagana jest adaptacja uruchomiona magnesem.
