Belimo CM24K-T-L.2 - siłownik obrotowy do przepustnic

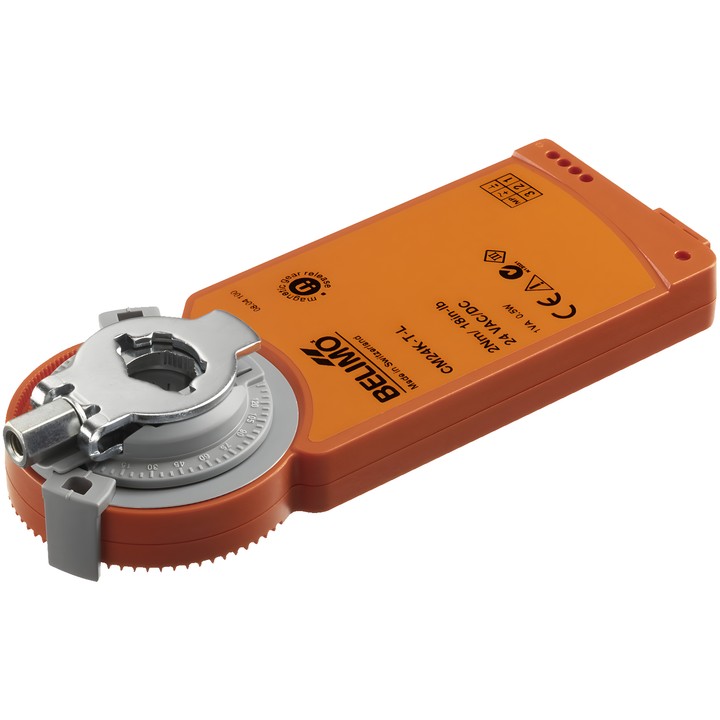

Siłownik obrotowy Belimo CM24K-T-L.2

Siłownik do ustawiania przepustnic w instalacjach technicznych budynków, przeznaczony do współpracy z modułem SKM230-T-B12. Sterowanie Zamknij/Otwórz odbywa się przez moduł; dokumentacja opisuje układ jako wyposażony w funkcję bezpieczeństwa.

Najważniejsze cechy i parametry

• Moment obrotowy silnika: 2 Nm; napięcie nominalne: DC 24 V.
• Czas ruchu silnika: 75 s / 90°; kąt obrotu: 95° z regulowanymi mechanicznymi ogranicznikami po obu stronach.
• Kierunek ruchu silnika: obrót w lewo (ccw).
• Uniwersalny zacisk wału 6...12.7 mm; przestawianie ręczne przy użyciu magnesu.
• Pobór mocy podczas ruchu: 0.5 W; w położeniu spoczynkowym: 0.2 W; moc do doboru przewodów: 1 VA.
• Przyłącze zasilania i sterowania: zaciski, przewód miedziany lity 1,5 mm² lub pleciony 1,0 mm² (3-żyłowy).
• Stopień ochrony IEC/EN IP20; klasa ochronności IEC/EN III, Safety Extra-Low Voltage (SELV).
• Temperatura otoczenia: -30...50°C [-22...122°F].
• Wielopak: 20 szt.

Siłownik jest zabezpieczony przed przeciążeniem i zatrzymuje się automatycznie po osiągnięciu ogranicznika. Zastosowanie funkcji bezpieczeństwa opisano w połączeniu z modułem.
