Belimo CQK24A-SR-T - siłownik obrotowy do zaworów strefowych

Name: Belimo CQK24A-SR-T - siłownik obrotowy do zaworów strefowych
Brand: Belimo
SKU: CQK24A-SR-T
Price: 479.29 PLN
Availability: BackOrder

Belimo

479,29 zł

Brutto

389,67 zł netto

Siłownik obrotowy Belimo CQK24A-SR-T do zaworów strefowych, z funkcją bezpieczeństwa i pozycją bez zasilania zamkniętą (NC). Moment obrotowy 1 Nm, zasilanie AC/DC 24 V i sterowanie modulacyjne 2...10 V.

Czas ruchu silnika wynosi 75 s / 90°, a ruchu do pozycji bezpieczeństwa 60 s / 90°. Siłownik ma sygnał zwrotny położenia 2...10 V, zaciski przyłączeniowe i stopień ochrony IP40.

Dostawa ok. 14 dni

Udostępnij

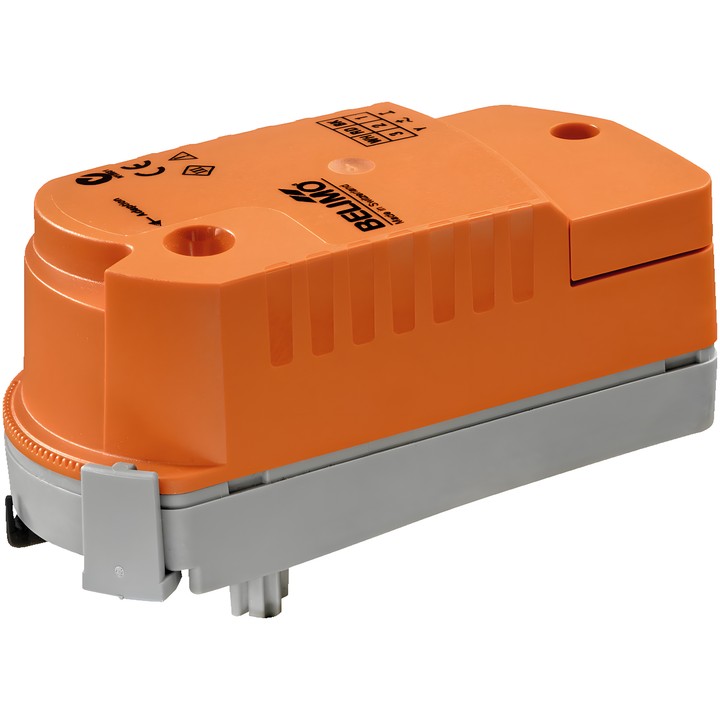

Siłownik Belimo CQK24A-SR-T

Siłownik obrotowy z funkcją bezpieczeństwa przeznaczony do zaworów strefowych. Przy zaniku zasilania energia zgromadzona w zintegrowanych kondensatorach przestawia zawór do pozycji zamkniętej (NC). Fabrycznie ustawiony czas podtrzymania (PF) wynosi 1 s.

Najważniejsze cechy i dane techniczne

Moment obrotowy: 1 Nm.
Napięcie znamionowe: AC/DC 24 V; częstotliwość: 50/60 Hz.
Sterowanie modulacyjne: 2...10 V; sygnał zwrotny położenia: 2...10 V.
Czas ruchu silnika: 75 s / 90°; czas ruchu do pozycji bezpieczeństwa: 60 s / 90°.
Pobór mocy podczas pracy: 2.5 W; w spoczynku: 0.5 W; moc do doboru przewodów: 5 VA.
Przyłącze zasilania i sterowania: zaciski 1.5 mm² (kabel ø6...8 mm, 4-żyłowy).
Stopień ochrony IEC/EN: IP40; klasa ochronności IEC/EN: III, Safety Extra-Low Voltage (SELV).
Montaż zatrzaskowy bez użycia narzędzi; mechaniczny wskaźnik położenia.
Regulacja kąta obrotu klipsem w krokach co 2.5° służy do ustawienia maksymalnego przepływu zaworu.
Ręczne przestawienie zaworu możliwe po wypięciu siłownika.

Po zmianie nastawy przepływu klipsem ogranicznika należy uruchomić adaptację siłownika modulacyjnego. Zasilanie należy doprowadzić z transformatora separacyjnego.
