Belimo D7200WL/BAC - 3-drogowa klapa motylkowa DN 200 z siłownikami

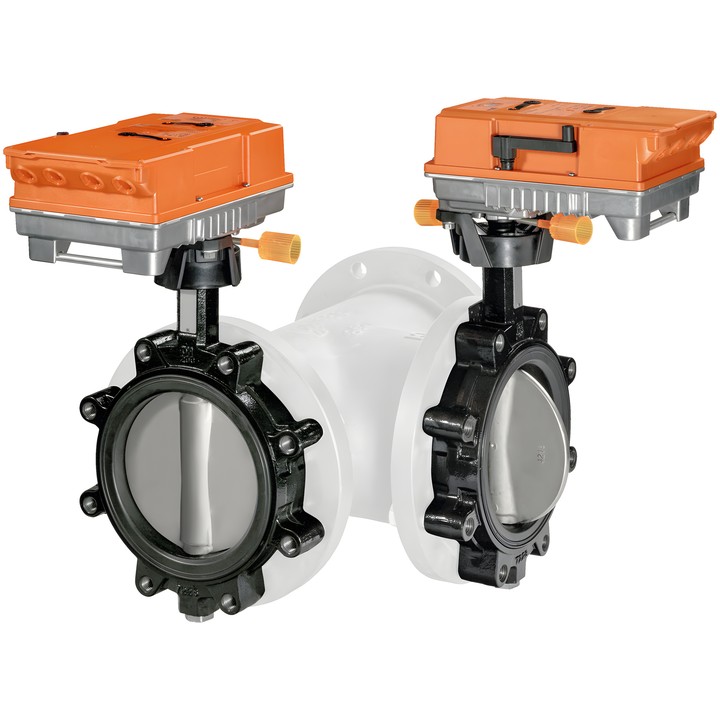

Belimo D7200WL/BAC – zestaw 3-drogowej klapy motylkowej

Zestaw składa się z dwóch klap motylkowych i dwóch siłowników, dostarczanych oddzielnie do montażu na trójniku. Trójnik nie wchodzi w skład zestawu; dla DN 200 w dokumentacji wskazano akcesorium ZD7200. Produkt jest przeznaczony do mieszania, rozdzielania przepływu oraz przełączania i regulacji po stronie wodnej. Konfiguracja siłowników zależy od zastosowania; dla pracy 3-drogowej sygnał sterujący jednego z nich należy odwrócić.

Najważniejsze dane techniczne

• Układ 3-drogowy, DN 200, przyłącze kołnierzowe, korpus z otworami gwintowanymi, PN 16.
• Kvs 800 m³/h dla regulacji; Kvmax 1800 m³/h dla przełączania.
• Czynnik: woda lub woda z dodatkiem maks. 50% obj. glikolu; temperatura czynnika -20...120°C [-4...248°F].
• Maksymalne ciśnienie różnicowe ∆pmax 300 kPa; ciśnienie zamknięcia 1200 kPa.
• Moment obrotowy siłownika 160 Nm; napięcie znamionowe AC 24...240 V / DC 24...125 V; czas ruchu 35 s / 90°.
• Sterowanie komunikacyjne: BACnet MS/TP, Modbus RTU, MP-Bus; dostępne także sterowanie konwencjonalne.
• Charakterystyka przepływu: 0...100% kształt S lub liniowa; 0...60% stałoprocentowa. Konfiguracja jest możliwa za pomocą Belimo Assistant 2.
• Szczelność A (EN 12266-1); stopień ochrony IP66/67; obsługa ręczna za pomocą korby.

Dopuszczalna pozycja montażowa klap: od pionowej do poziomej względem trzpienia. Montaż z trzpieniem skierowanym w dół jest niedopuszczalny.
