Belimo D7250WL/BAC – zestaw do układu 3-drogowego

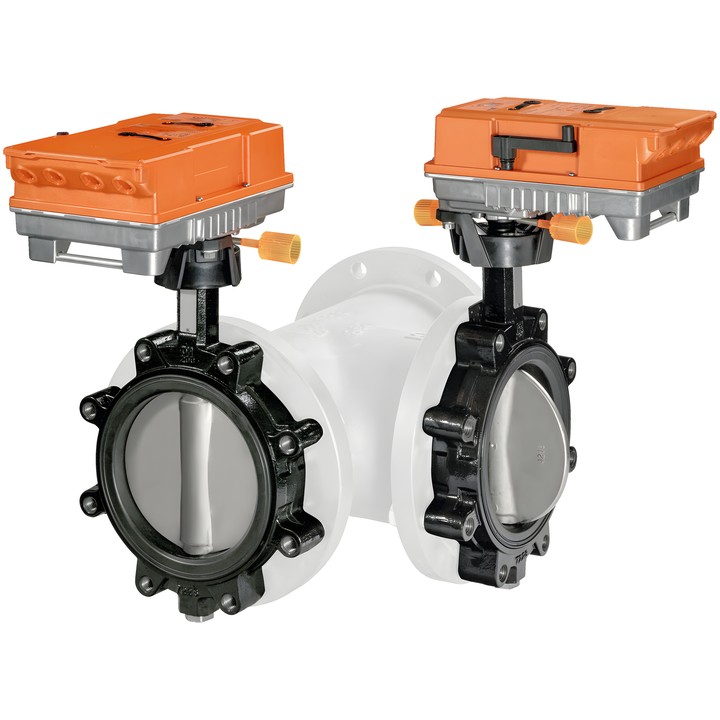

Zestaw obejmuje 2x D6250WL+ZPR01 oraz 2x PRCA-BAC-S2-T-250: dwie klapy motylkowe z dwoma siłownikami, dostarczane osobno do montażu z trójnikiem. Trójnik DN 250 nie jest częścią zestawu i należy zamówić go osobno. Układ jest przeznaczony do mieszania, rozdziału przepływu oraz przełączania i regulacji po stronie wodnej.
Najważniejsze dane techniczne
- Układ 3-drogowy, DN 250, PN 16; klapy z otworami gwintowanymi w korpusie, przyłącze kołnierzowe.
- Kvs 1200 m³/h dla zastosowań regulacyjnych; Kvmax 3000 m³/h dla zastosowań przełączających.
- Czynnik: woda, woda z dodatkiem maks. 50% obj. glikolu; temperatura czynnika -20...120°C [-4...248°F].
- Ciśnienie różnicowe ∆pmax 300 kPa; ciśnienie zamknięcia 1200 kPa.
- Moment obrotowy siłownika 160 Nm; napięcie znamionowe AC 24...240 V / DC 24...125 V; czas ruchu silnika 35 s / 90°.
- Sterowanie: otwórz/zamknij, modulacyjne, komunikacyjne lub hybrydowe; komunikacja BACnet MS/TP, Modbus RTU, MP-Bus.
- Zakres roboczy Y 2...10 V; dostępne ustawienia 0.5...10 V i 4...20 mA. Sygnał zwrotny U 2...10 V.
- Charakterystyka przepływu: 0...60% kąta otwarcia – stałoprocentowa; 0...100% – kształt S, z możliwością konfiguracji charakterystyki liniowej.
- Szczelność A; stopień ochrony IP66/67.
Do sterowania obu siłowników tym samym sygnałem wymagane jest odwrócenie sygnału sterującego jednego z nich. Dopuszczalny kierunek montażu klap: od pionowego do poziomego względem trzpienia; montaż z trzpieniem skierowanym w dół jest niedozwolony.
