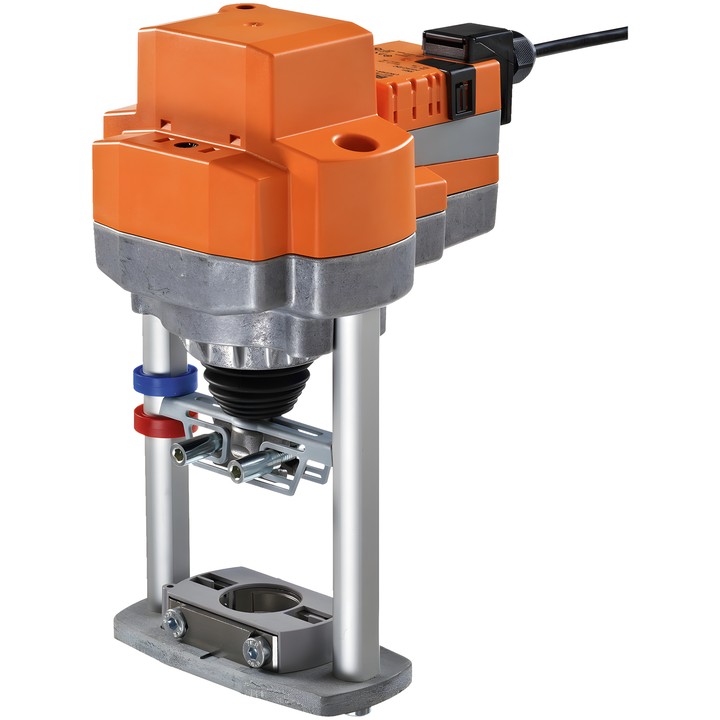

Belimo EV24A-TPC - siłownik liniowy do zaworów grzybkowych

Belimo EV24A-TPC – siłownik do zaworów grzybkowych

Siłownik przeznaczony do 2-drogowych i 3-drogowych zaworów grzybkowych. Umożliwia sterowanie Zamknij/Otwórz lub 3-punktowe.

Najważniejsze cechy i parametry

• Siła siłownika: 2500 N; skok: 40 mm; czas ruchu: 150 s / 40 mm.
• Napięcie nominalne: AC/DC 24 V; częstotliwość napięcia nominalnego: 50/60 Hz.
• Zakres napięcia nominalnego: AC 19.2...28.8 V / DC 21.6...28.8 V.
• Pobór mocy podczas pracy: 2.5 W; w położeniu spoczynkowym: 0.5 W; do doboru przewodów: 4.5 VA.
• Przyłącze zasilania i sterowania: zaciski z kablem 1 m, 3x 0.75 mm², zacisk 4 mm².
• Ręczne przestawianie przyciskiem z możliwością zablokowania.
• Mechaniczny wskaźnik położenia dla skoku 5...40 mm.
• Stopień ochrony IEC/EN IP54; klasa ochronności IEC/EN III, Safety Extra-Low Voltage (SELV).

Siłownik ma zabezpieczenie przed przeciążeniem i zatrzymuje się automatycznie po osiągnięciu ogranicznika krańcowego. Przy zastosowaniu impulsowego sterownika 3-punktowego należy zapewnić zatrzymanie impulsów po osiągnięciu położenia krańcowego.
