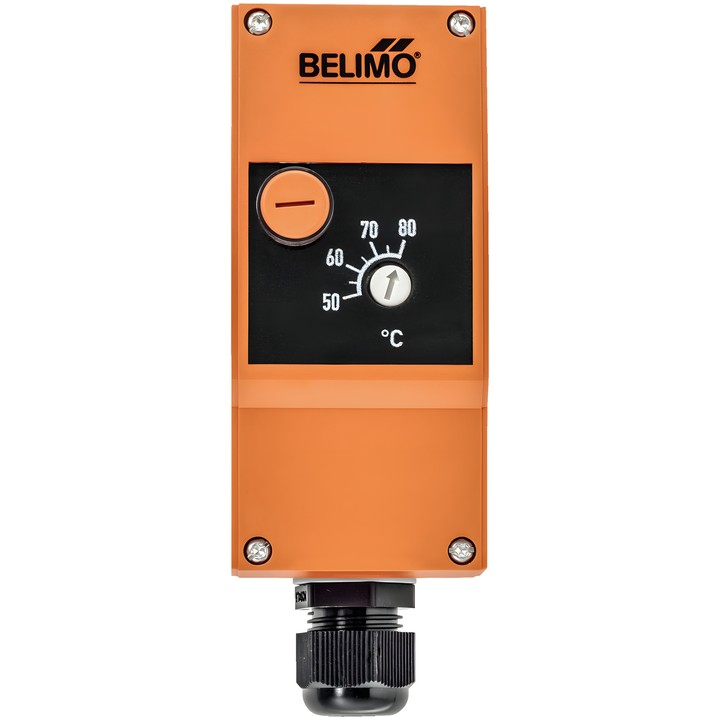

Belimo EXT-J-00734645 - zabezpieczający ogranicznik temperatury STB

Belimo EXT-J-00734645 – ogranicznik temperatury STB

Po osiągnięciu nastawionej temperatury zestyk przełączny 1-pin (SPDT) zmienia położenie i zostaje mechanicznie zablokowany. Gdy temperatura spadnie poniżej nastawy, możliwe jest ręczne odblokowanie; różnica odblokowania wynosi około 10K.

Najważniejsze cechy

• Zakres pomiarowy i nastawy: 50...80°C.
• Sygnał wyjściowy: przełącznik; ręczne kasowanie.
• Kapilara: 1 m.
• Przyłącze elektryczne: zacisk sprężynowy max. 2.5 mm²; dławik kablowy M20x1.5 mm dla przewodu ø6...12 mm.
• Obciążalność wyjścia: AC 230 V 16 (2.5) A przy położeniu 1-2; AC 230 V 2 (0.4) A przy położeniu 1-4; DC 230 V 0.25 A.
• Stopień ochrony IEC/EN: IP54 przy zamontowanych elementach uszczelniających.
• W zestawie opaska mocująca do rur ø15...100 mm.

W razie nieszczelności kapilary obwód 1-4 pozostaje trwale zamknięty, a odblokowanie nie jest możliwe.
