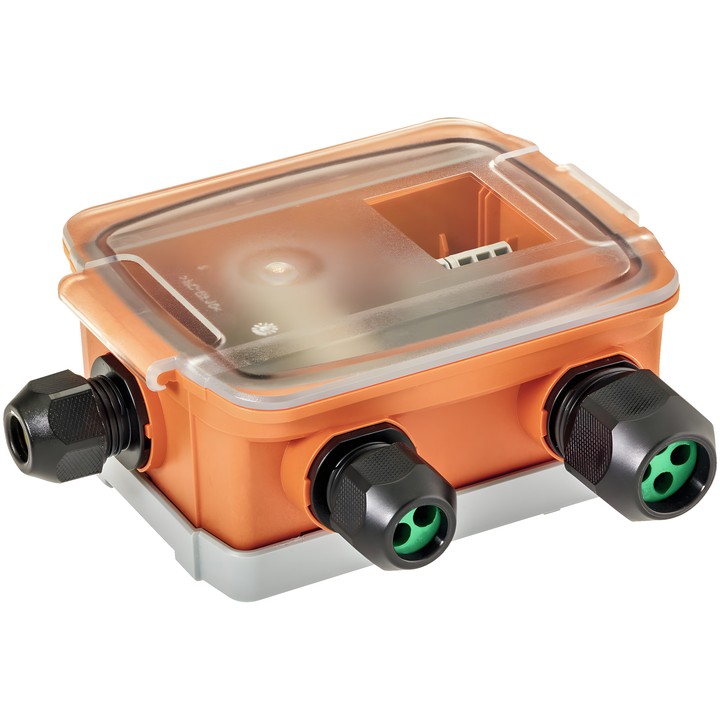

Belimo G-22PEM-A01 - konwerter MP-Bus na M-Bus

Konwerter M-Bus Belimo G-22PEM-A01

Urządzenie działa jako klient MP: przekształca informacje z MP-Bus liczników energii cieplnej 22PE.. oraz Belimo Energy Valve™ EV..R2+.. / EV..R3+.. na M-Bus. Zasila podłączone urządzenia i integruje je z M-Bus.

Najważniejsze cechy i parametry

• Sygnał wyjściowy: M-Bus.
• Napięcie nominalne: AC/DC 24 V; zakres napięcia nominalnego: AC 19.2...28.8 V / DC 21.6...28.8 V.
• Pobór mocy: 0.9 VA (AC) lub 0.75 W (DC).
• Połączenie elektryczne: wtykowa listwa zaciskowa sprężynowa, maks. 2.5 mm².
• Stopień ochrony IEC/EN: IP65; klasa ochronności IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Temperatura otoczenia: -30...50°C; wilgotność otoczenia: maks. 95% RH, bez kondensacji.
• Prędkość transmisji: M-Bus 300, 600, 1200, 2400, 4800, 9600 Baud; MP-Bus 1200 Baud.
• Protokół M-Bus: EN 13757-3:2018.
• Maksymalny pobór prądu urządzeń podłączonych do konwertera: 2 A (obciążenie rezystancyjne).

Konwerter jest przeznaczony do stacjonarnych instalacji ogrzewania, wentylacji i klimatyzacji. Zgodnie z dokumentacją podłączony licznik energii cieplnej lub Belimo Energy Valve™ należy ustawić jako serwer MP.
