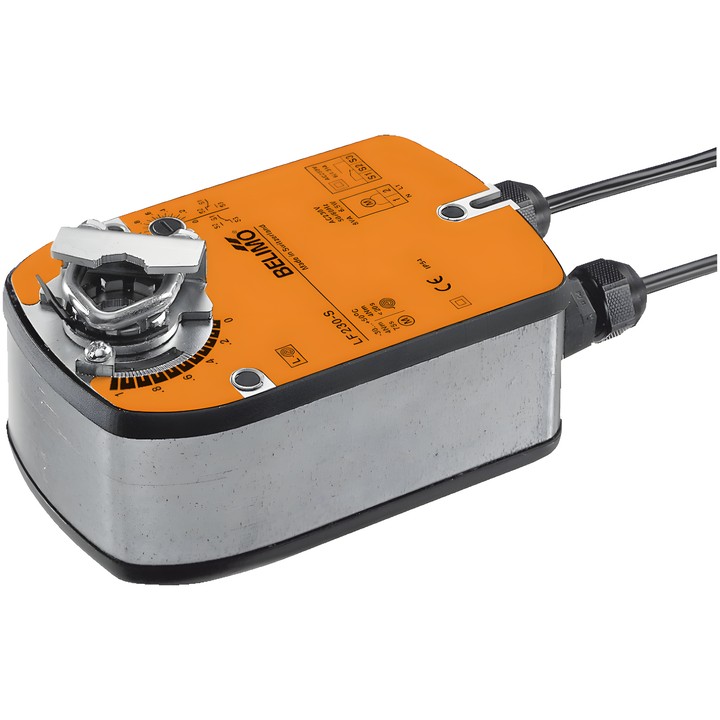

Belimo LF230-S - atuador rotativo para registos com função de segurança

Belimo LF230-S - atuador rotativo para registos com função de segurança

Belimo
904,12 zł
Com IVA
735,06 zł tax excluded

Atuador rotativo Belimo LF230-S para registos de ar, com função de segurança através de uma mola de retorno. Binário 4 Nm, alimentação AC 100...240 V, controlo Abrir/Fechar e contacto auxiliar integrado 1x SPDT.

O tempo de funcionamento do motor é de 75 s / 90° e o grau de proteção é IP54.

Entrega em aproximadamente 14 dias
Partilhar

Belimo LF230-S

Atuador rotativo para regulação de registos em instalações técnicas de edifícios. Durante o funcionamento, o motor coloca o registo na posição de trabalho e tensiona a mola de retorno. Se a alimentação for interrompida, a mola desloca o registo para a posição de segurança. O produto destina-se a registos de ar com uma área até aprox. 0.8 m².

Principais características e parâmetros

  • Binário do motor e da função de segurança: 4 Nm.
  • Tensão nominal: AC 100...240 V; frequência: 50/60 Hz.
  • Controlo: Abrir/Fechar.
  • Tempo de funcionamento do motor: 75 s / 90°; tempo de funcionamento da função de segurança: <20 s @ -20...50°C, <60 s @ -30°C.
  • Contacto auxiliar integrado: 1x SPDT, 0...100%.
  • Consumo durante o movimento: 3.5 W; em repouso: 2 W; para dimensionamento dos cabos: 6.5 VA.
  • Ângulo de rotação: máx. 95°; ajuste através de batente mecânico integrado.
  • Montagem no eixo do registo: abraçadeira universal 8...16 mm; indicador mecânico de posição.
  • Ligação da alimentação e do controlo: cabo 1 m, 2x 0.75 mm²; ligação do contacto auxiliar: cabo 1 m, 3x 0.75 mm².
  • Grau de proteção: IP54; temperatura ambiente: -30...50°C [-22...122°F].

  • Marca
    Belimo
  • Referência
    LF230-S
  • ean13
    7630498103872

  • Tensão AC/DC
    AC 100...240 V
  • Ligação do contacto auxiliar
    Cabo 1 m, 3x 0.75 mm²
  • Consumo de energia (em funcionamento)
    3.5 W
  • Consumo de energia (manutenção)
    2 W
  • Potência nominal
    6.5 VA
  • Ligação de controlo da alimentação
    Cabo 1 m, 2x 0,75 mm²
  • Tipo de controlo
    Fechar/Abrir
  • Grau de proteção
    IP54
  • Comando manual
    Não
  • Tempo de funcionamento (motor)
    75 s / 90°
  • Tempo de funcionamento (função de segurança)
    ＜20 s
  • Temperatura ambiente
    -30...50°C [-22...122°F]
  • Contactos auxiliares
    1x SPDT
  • Binário
    4 Nm
  • Direção do movimento - motor
    Selecionável através da montagem esquerda/direita
  • Ângulo de rotação
    95°
  • Ligação mecânica
    Abraçadeira universal 8...16 mm
  • Sentido de rotação (função de segurança)
    Selecionável através da montagem L/R
