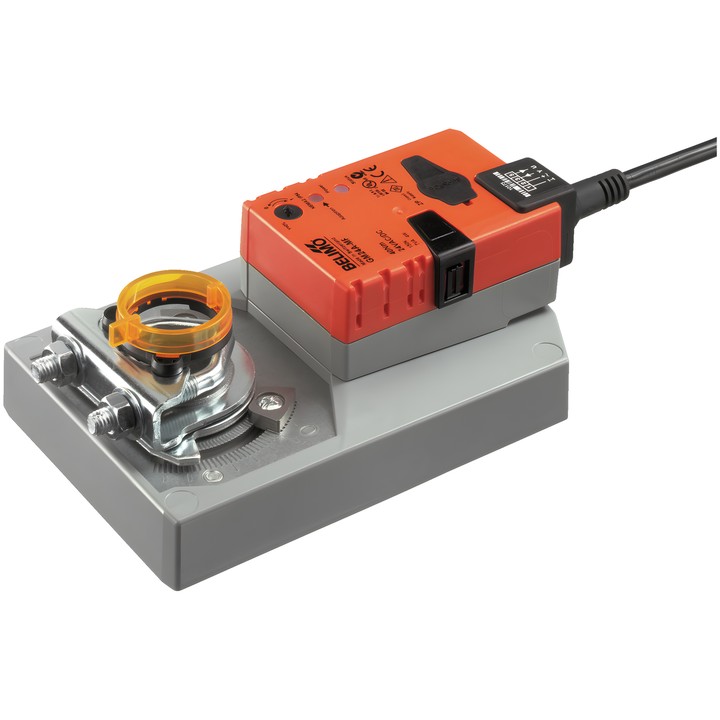

Belimo GM24A-MF - atuador de registo 40 Nm

Belimo GM24A-MF – atuador de registo

Atuador configurável destinado ao posicionamento de registos em instalações técnicas de edifícios. De acordo com a ficha técnica, destina-se a registos de ar com uma área até aprox. 8 m².

Características principais

• Binário do motor: 40 Nm.
• Tensão nominal: AC/DC 24 V; frequência da tensão nominal: 50/60 Hz.
• Controlo modulante: 2...10 V; sinal de retorno da posição: 2...10 V.
• Tempo de funcionamento do motor: 150 s / 90°; intervalo ajustável: 75...290 s.
• Ângulo de rotação: máx. 95°, com possibilidade de limitação em ambos os lados através de batentes mecânicos.
• Braçadeira de montagem universal reversível para veio de 12...26.7 mm.
• Alteração do sentido de movimento através de interruptor 0/1; posicionamento manual por botão com possibilidade de bloqueio.
• Ligação de alimentação e controlo: cabo 1 m, 4x 0.75 mm².
• Consumo de potência durante o funcionamento: 4.5 W; em repouso: 1.5 W; potência de dimensionamento: 7 VA.
• Grau de proteção IEC/EN: IP54; classe de proteção IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Temperatura ambiente: -30...50°C [-22...122°F].

Os parâmetros do dispositivo podem ser alterados através do Belimo Assistant 2 ou do ZTH EU. O atuador permite adaptar o intervalo de regulação e efetuar a sincronização; está protegido contra sobrecarga e para automaticamente ao atingir a posição final.
