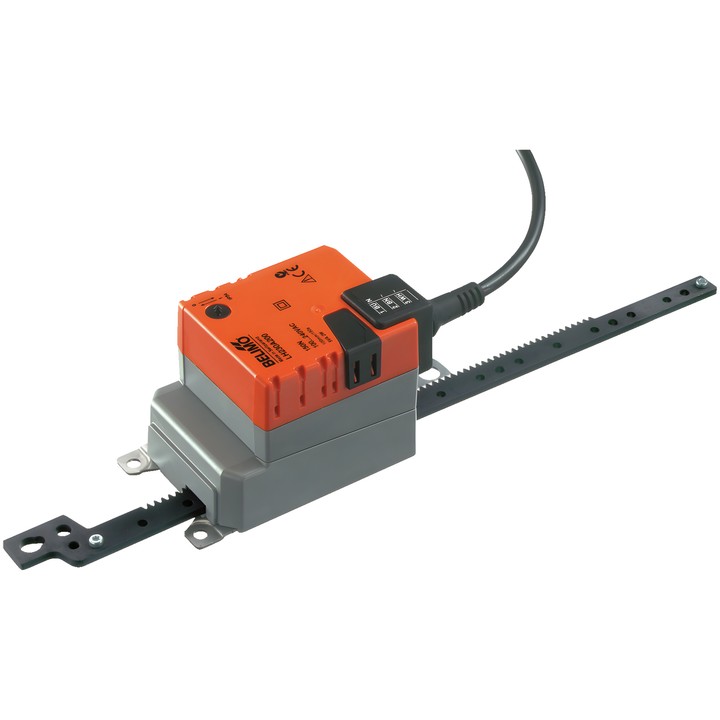

Belimo LH230A200 - atuador linear

Belimo LH230A200 – atuador linear

Atuador destinado à regulação de registos e válvulas de gaveta em instalações técnicas de edifícios. De acordo com a ficha técnica, foi concebido para registos de ar com uma área até aprox. 1 m².

Características principais e dados técnicos

• Força do atuador: 150 N.
• Tensão nominal: AC 100...240 V; frequência: 50/60 Hz.
• Controlo: Fechar/Abrir, de 3 pontos.
• Curso: máx. 200 mm, ajustável em incrementos de 20 mm; curso limitado em ambos os lados por batentes mecânicos.
• Tempo de funcionamento do motor: 150 s / 100 mm.
• Consumo de energia durante o funcionamento: 2 W; na posição de repouso: 1 W; para dimensionamento dos cabos: 5 VA.
• Sentido de movimento selecionável pelo interruptor 0 (estendido) / 1 (recolhido).
• Regulação manual por botão de pressão com possibilidade de bloqueio.
• Ligação da alimentação e do controlo: cabo de 1 m, 3x 0.75 mm².
• Grau de proteção IEC/EN: IP54; classe de proteção IEC/EN: II, isolamento reforçado.
• Temperatura ambiente: -30...50°C [-22...122°F].

O atuador está protegido contra sobrecargas e para automaticamente ao atingir o batente. A montagem deve ser efetuada de acordo com as instruções do fabricante, tendo em conta possíveis forças transversais.
