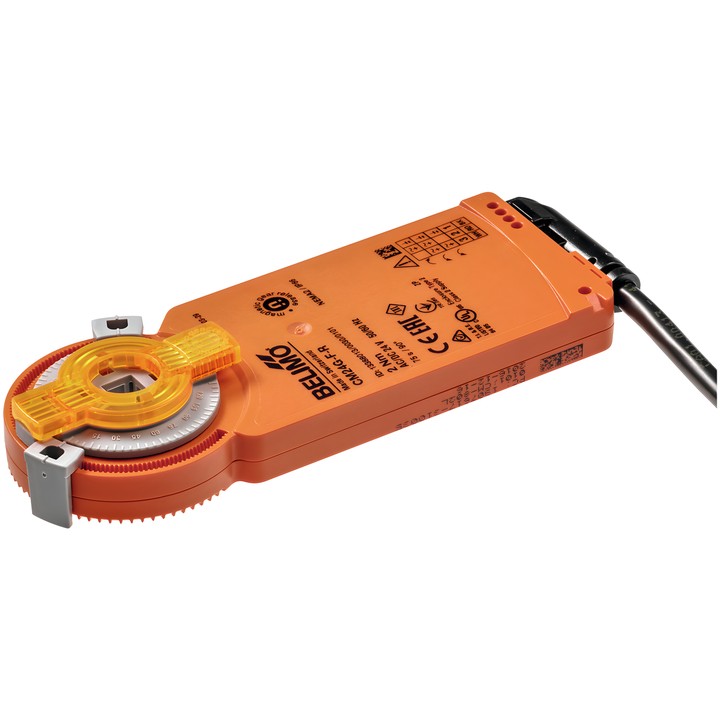

Belimo CM24G-F-R - atuador para registos

Belimo CM24G-F-R – atuador para registos

Atuador concebido para posicionar registos em sistemas técnicos de edifícios. De acordo com a ficha técnica, destina-se a registos de ar com uma área até aprox. 0.4 m².

Principais características e parâmetros

• Binário do motor: 2 Nm; alimentação nominal: AC/DC 24 V, 50/60 Hz.
• Controlo: Abrir/Fechar, de 3 pontos; tempo de funcionamento do motor: 75 s / 90°.
• Sentido de rotação do motor: no sentido dos ponteiros do relógio (cw); ângulo de rotação: 0...287.5°.
• Ligação mecânica: ligação de forma 8x8 mm; ajuste do ângulo de rotação através de batentes mecânicos.
• Comando manual através de íman; indicador mecânico de posição.
• Consumo de energia durante o movimento: 0.5 W; em posição de repouso: 0.2 W; potência para dimensionamento dos cabos: 1 VA.
• Ligação de alimentação e controlo: cabo de 1 m, 3x 0.75 mm².
• Grau de proteção IEC/EN: IP66; classe de proteção IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Temperatura ambiente: -30...50°C [-22...122°F].

Nota de montagem

Para garantir o grau de proteção IP66, a parte traseira do atuador tem de ficar bem ajustada à caixa do registo. Se for montado com o dispositivo rodado 180°, o grau de proteção é apenas IP54.
