Belimo LH24A-MP300-TP - atuador linear

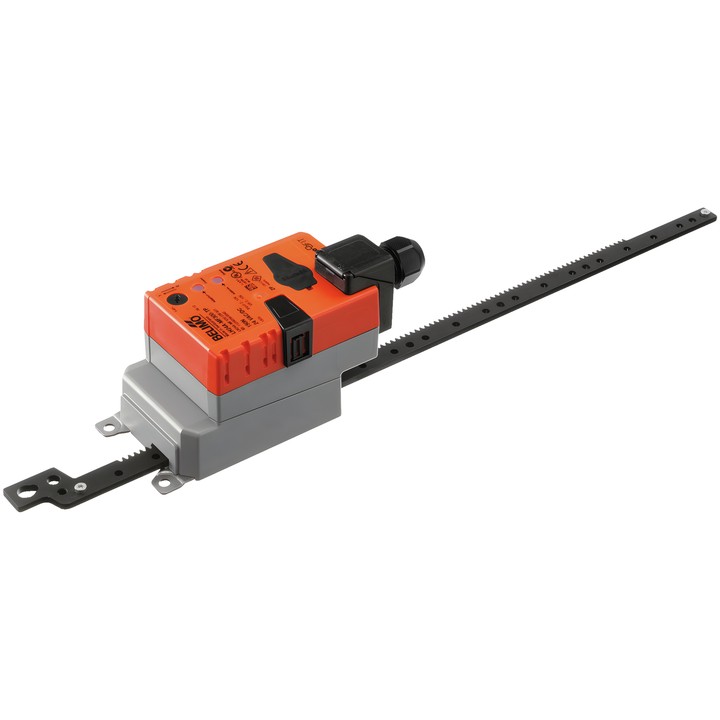

Atuador linear Belimo LH24A-MP300-TP

Atuador linear com comunicação para regulação de comportas e válvulas de gaveta em instalações técnicas de edifícios. De acordo com a ficha técnica, destina-se a comportas de ar com uma área até aprox. 1 m².

Principais características e especificações

• Força do atuador: 150 N; tensão nominal: AC/DC 24 V, 50/60 Hz.
• Controlo modulante: 2...10 V; comunicação: MP-Bus; sinal de retorno da posição: 2...10 V.
• Curso: máx. 300 mm, ajustável em incrementos de 20 mm; limitação mecânica do curso em ambos os lados.
• Tempo de funcionamento: 150 s / 100 mm; tempo de funcionamento ajustável: 70...270 s / 100 mm.
• Consumo de potência durante o funcionamento: 2.5 W; na posição de repouso: 1.2 W; potência para dimensionamento dos cabos: 5 VA.
• Ligação da alimentação e do controlo: terminais 4 mm² (cabo ø4...10 mm, de 4 condutores).
• Sentido do movimento selecionável por interruptor; ajuste manual por botão de pressão, com possibilidade de bloqueio.
• É possível ligar um sensor passivo ou ativo, ou um contacto de comutação, e transmitir o respetivo sinal através do MP-Bus.
• Grau de proteção IEC/EN IP54; classe de proteção IEC/EN III, Safety Extra-Low Voltage (SELV).
• Temperatura ambiente: -30...50°C [-22...122°F].
