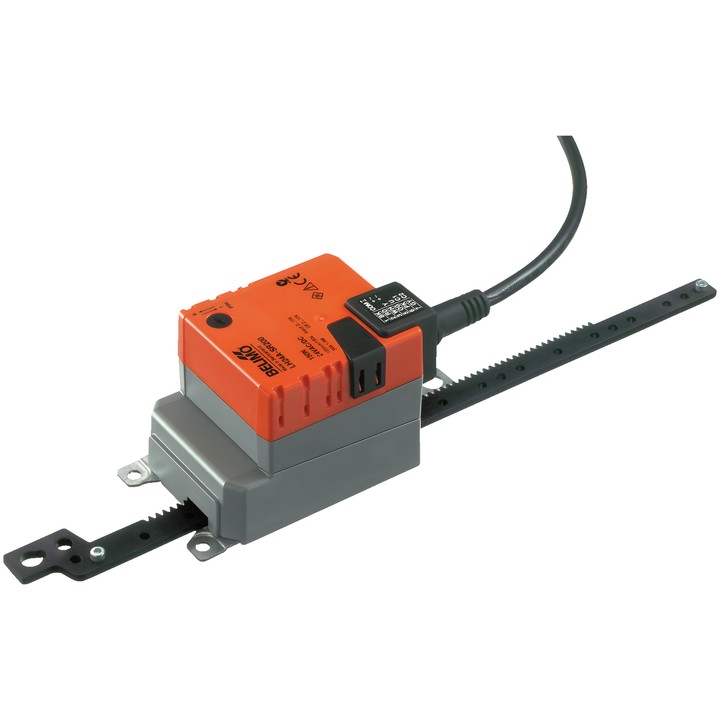

Belimo LH24A-SR200 - atuador linear modulante

Belimo LH24A-SR200 - atuador linear modulante

Belimo
659,11 zł
Com IVA
535,86 zł tax excluded

Atuador linear Belimo LH24A-SR200 para regulação de registos e válvulas de guilhotina em instalações técnicas de edifícios. Força 150 N, alimentação AC/DC 24 V, comando 2...10 V e sinal de retorno da posição 2...10 V.

Curso 200 mm, tempo de movimento 150 s / 100 mm e índice de proteção IP54.

Entrega em aproximadamente 14 dias
Partilhar

Atuador linear Belimo LH24A-SR200

Atuador linear modulante para regulação de registos e válvulas de guilhotina em instalações técnicas de edifícios. De acordo com a documentação, destina-se a registos de ar com uma área até aprox. 1 m².

Principais especificações

  • Força de atuação: 150 N.
  • Tensão nominal: AC/DC 24 V; frequência: 50/60 Hz.
  • Intervalo de funcionamento do sinal de controlo Y: 2...10 V; sinal de retorno da posição U: 2...10 V.
  • Curso: 200 mm; comprimento máximo do curso 200 mm, regulação fixa.
  • Tempo de movimento do motor: 150 s / 100 mm.
  • Consumo de energia durante o funcionamento: 1.5 W; em repouso: 0.5 W; para dimensionamento dos cabos: 3 VA.
  • Ligação da alimentação e do controlo: cabo 1 m, 4x 0.75 mm².
  • O sentido de movimento do motor é selecionado por um interruptor; ajuste manual por botão, com possibilidade de bloqueio.
  • Índice de proteção IEC/EN: IP54; classe de proteção IEC/EN: III, Safety Extra-Low Voltage (SELV).
  • Temperatura ambiente: -30...50°C [-22...122°F].

O atuador está protegido contra sobrecargas e para automaticamente ao atingir a posição final.

  • Marca
    Belimo
  • Referência
    LH24A-SR200
  • ean13
    7630498112126

  • Tensão AC/DC
    AC/DC 24 V
  • Consumo de energia (em funcionamento)
    1.5 W
  • Consumo de energia (manutenção)
    0.5 W
  • Potência nominal
    3 VA
  • Ligação de controlo da alimentação
    Cabo 1 m, 4x 0.75 mm²
  • Tipo de controlo
    DC 2...10 V
  • Grau de proteção
    IP54
  • Grau de proteção NEMA
    NEMA 2
  • Tipo de invólucro
    UL Enclosure Type 2
  • Força
    150 N
  • Comando manual
    Por botão, com possibilidade de bloqueio
  • Curso
    200 mm
  • Tempo de funcionamento (motor)
    150 s / 100 mm
  • Temperatura ambiente
    -30...50°C [-22...122°F]
  • Direção do movimento - motor
    Selecionável por interruptor

Techniczna karta katalogowa

Transferir (820.01KB)

Instrukcja montażu

Transferir (420.1KB)

EU Declaration of Conformity – LH24A-SR200

Transferir (32.8KB)

Environmental Declaration – LH..200..

Transferir (71.94KB)
