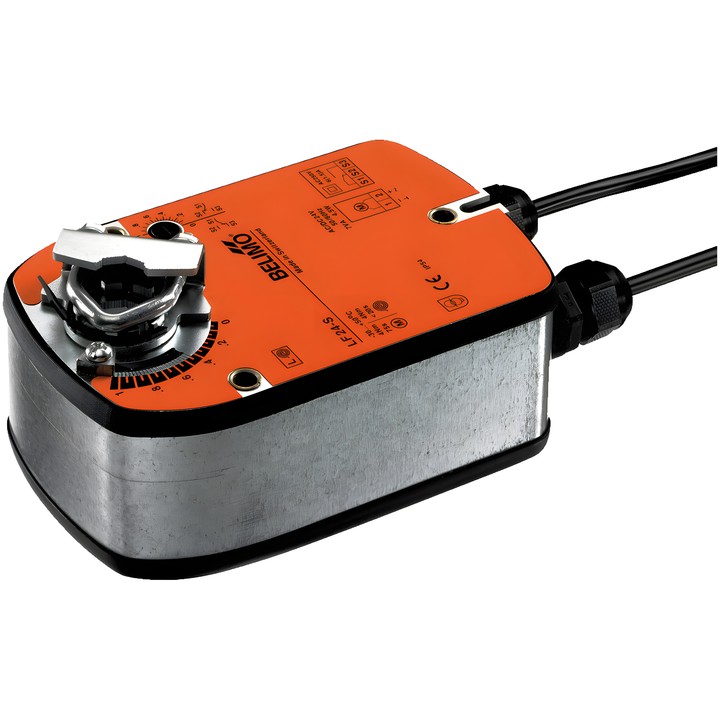

Belimo LF24-S - atuador rotativo para registos com função de segurança

Belimo LF24-S – atuador para registos

O atuador rotativo com função de segurança destina-se ao posicionamento de registos em instalações técnicas de edifícios. Durante o funcionamento, tensiona a mola de retorno; se a alimentação for interrompida, a energia da mola desloca o registo para a posição de segurança.

Principais características e parâmetros

• Binário do motor e da função de segurança: 4 Nm.
• Tensão nominal: AC/DC 24 V; comando: Abrir/Fechar.
• Tempo de funcionamento do motor: 75 s / 90°; tempo de funcionamento da função de segurança: <20 s a -20...50°C e <60 s a -30°C.
• Contacto auxiliar integrado: 1x SPDT, ajustável no intervalo de 0...100%.
• Ângulo de rotação: máx. 95°; ajuste através de batente mecânico integrado.
• Ligação mecânica: abraçadeira universal 8...16 mm; sentido de movimento do motor e da função de segurança selecionado pela montagem E/D.
• Consumo durante o movimento: 5 W; em repouso: 2.5 W; potência de dimensionamento: 7 VA.
• Ligação da alimentação e do comando: cabo 1 m, 2x 0.75 mm²; ligação do contacto auxiliar: cabo 1 m, 3x 0.75 mm².
• Índice de proteção: IP54; temperatura ambiente: -30...50°C [-22...122°F].
