Belimo LM230A - atuador para registos

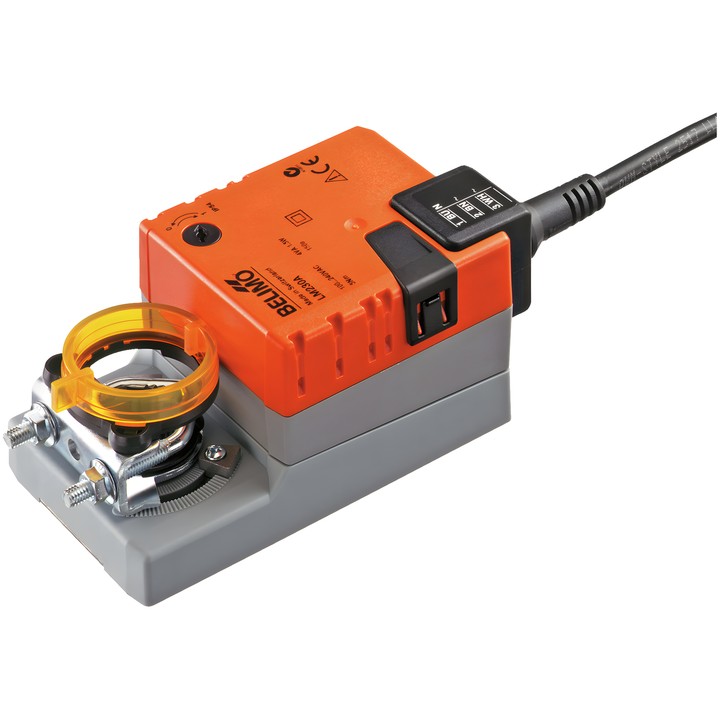

Atuador para registos Belimo LM230A

O LM230A é um atuador para regular registos de ar em instalações técnicas de edifícios. De acordo com a ficha técnica, destina-se a registos de ar com uma área até aprox. 1 m².

Principais características e parâmetros

• Binário do motor: 5 Nm.
• Tensão nominal: AC 100...240 V; frequência: 50/60 Hz.
• Controlo: Abrir/Fechar, de 3 pontos.
• Tempo de curso do motor: 150 s / 90°; ângulo de rotação: máx. 95°.
• Sentido de movimento selecionável por interruptor: 0 (rotação para a esquerda) / 1 (rotação para a direita).
• Acionamento manual por botão com possibilidade de bloqueio; o ângulo de rotação é limitado em ambos os lados por batentes mecânicos ajustáveis.
• Ligação mecânica: braçadeira universal para veios de 6...20 mm. Indicador mecânico de posição.
• Ligação de alimentação e controlo: cabo de 1 m, 3x 0.75 mm².
• Consumo de energia durante o funcionamento: 1.5 W; em posição de repouso: 0.5 W; potência para dimensionamento dos cabos: 3.5 VA.
• Grau de proteção IEC/EN: IP54; classe de proteção IEC/EN: II, isolamento reforçado.
• Temperatura ambiente: -30...50°C [-22...122°F].

O atuador está protegido contra sobrecarga e para automaticamente ao atingir a posição final.
