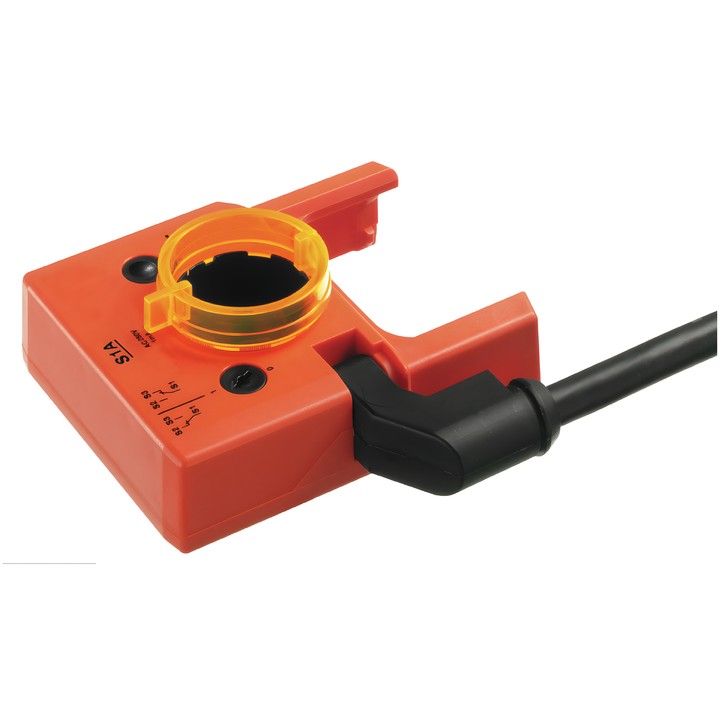

Belimo S1A - contacto auxiliar de encaixe

Belimo S1A – contacto auxiliar

Contacto auxiliar de encaixe para indicação da posição ou execução de funções de comutação numa posição angular selecionada do atuador de registo ou do atuador rotativo. É montado diretamente na braçadeira do eixo do atuador de registo ou no indicador de posição do atuador rotativo.

Principais características e parâmetros

• Contacto auxiliar: 1x SPDT.
• Ponto de comutação ajustável: 0...100% do intervalo de rotação do atuador; é possível efetuar um pré-ajuste com uma escala.
• Capacidade de carga do contacto: 1 mA...3 A (0.5 A indutiva), DC 5 V...AC 250 V; 1 mA...0.5 A (0.2 A indutiva; L/R = 3.4 ms), DC 5 V...DC 110 V.
• Ligação do contacto auxiliar: cabo de 1 m, 3 x 0.75 mm².
• Grau de proteção IEC/EN: IP54; grau de proteção NEMA/UL: NEMA 2; invólucro: UL Enclosure Type 2.
• Temperatura ambiente: -30...50°C [-22...122°F].
• Peso: 0.21 kg.

Ajuste o contacto auxiliar apenas com a alimentação desligada.
