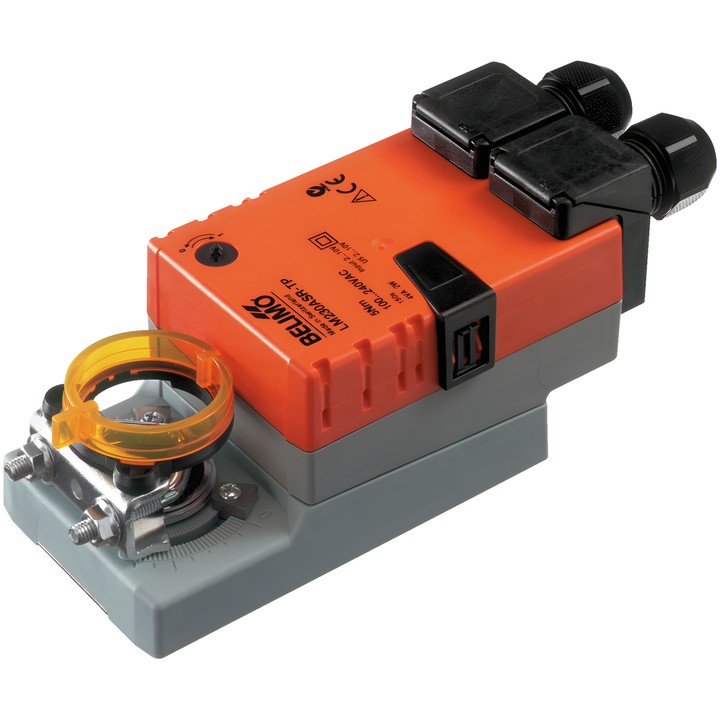

Belimo LM230ASR-TP - atuador para registos com controlo analógico

Belimo LM230ASR-TP - atuador para registos com controlo analógico

Belimo
743,94 zł
Com IVA
604,83 zł tax excluded

Atuador para registos Belimo LM230ASR-TP com binário de 5 Nm, alimentação AC 100...240 V e controlo modulante 2...10 V. O tempo de funcionamento é de 150 s / 90°.

O modelo dispõe de um sinal de realimentação da posição de 2...10 V, uma braçadeira universal para eixo de 6...20 mm e grau de proteção IP54.

Entrega em aproximadamente 14 dias
Partilhar

Belimo LM230ASR-TP – atuador para registos

Atuador modulante concebido para posicionar registos em instalações técnicas de edifícios. De acordo com a ficha técnica, destina-se a registos de ar com uma área até aprox. 1 m². O sinal de controlo Y determina a posição do atuador, enquanto a tensão de medição U permite a leitura elétrica da posição do registo.

Principais características e parâmetros

  • Binário do motor: 5 Nm; tensão nominal: AC 100...240 V, 50/60 Hz.
  • Controlo modulante: 2...10 V; sinal de realimentação da posição: 2...10 V.
  • Tempo de funcionamento do motor: 150 s / 90°; ângulo de rotação: máx. 95°, com batentes mecânicos ajustáveis em ambos os lados.
  • Consumo de energia durante o funcionamento: 2 W; na posição de repouso: 1 W; potência para dimensionamento: 4 VA.
  • Sentido do movimento selecionável através de um interruptor 0/1; ajuste manual por botão de pressão com possibilidade de bloqueio.
  • Braçadeira universal para eixo de 6...20 mm, indicador mecânico de posição e ligações elétricas em terminais.
  • Grau de proteção IEC/EN IP54; classe de proteção IEC/EN II, isolamento reforçado; temperatura ambiente -30...50°C [-22...122°F].

  • Marca
    Belimo
  • Referência
    LM230ASR-TP
  • ean13
    7630498112201

  • Tensão AC/DC
    AC 100...240 V
  • Consumo de energia (em funcionamento)
    2 W
  • Consumo de energia (manutenção)
    1 W
  • Potência nominal
    4 VA
  • Tipo de controlo
    DC 2...10 V
  • Grau de proteção
    IP54
  • Grau de proteção NEMA
    NEMA 2
  • Tipo de invólucro
    UL Enclosure Type 2
  • Comando manual
    Por botão, com possibilidade de bloqueio
  • Tempo de funcionamento (motor)
    150 s / 90°
  • Ligação de alimentação
    Terminais 4 mm² (cabo ø4...10 mm, 2 condutores)
  • Temperatura ambiente
    -30...50°C [-22...122°F]
  • Binário
    5 Nm
  • Direção do movimento - motor
    Selecionável através de interruptor 0/1
  • Ângulo de rotação
    95°
  • Ligação mecânica
    Braçadeira universal 6...20 mm
  • Ligação de controlo
    Terminais 4 mm² (cabo ø4...10 mm, 4 condutores)
