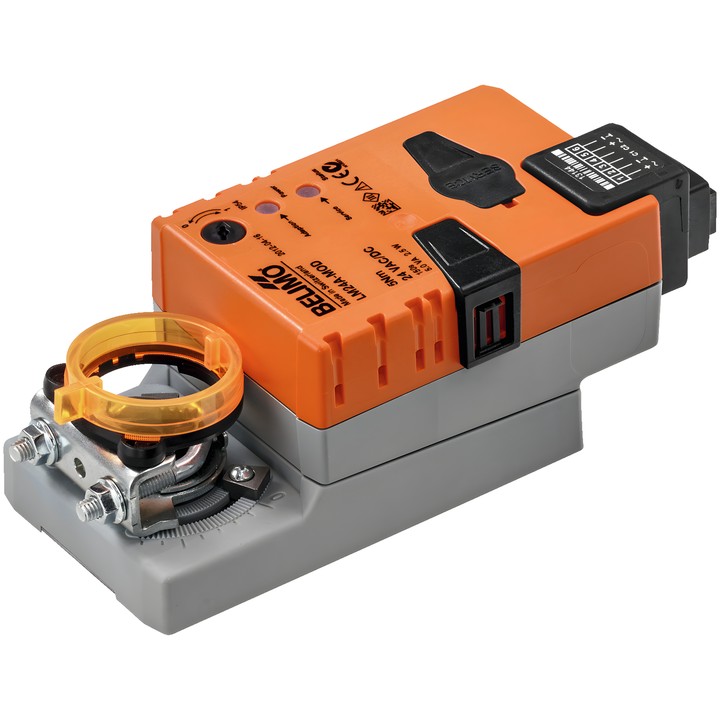

Belimo LM24A-MOD-J6 - atuador de registo 5 Nm

Belimo LM24A-MOD-J6 – atuador de registo

Atuador rotativo com comunicação, concebido para posicionar registos em instalações técnicas de edifícios. A interface integrada recebe um sinal de controlo digital e transmite o estado atual do dispositivo. Dimensão do registo: até aprox. 1 m².

Principais características e parâmetros

• Binário do motor: 5 Nm.
• Tensão nominal: AC/DC 24 V; frequência da tensão nominal: 50/60 Hz.
• Comunicação: BACnet MS/TP ou Modbus RTU (configuração de fábrica).
• Tempo de funcionamento do motor: 150 s / 90°; tempo de funcionamento ajustável: 35...150 s.
• Ângulo de rotação: máx. 95°; limitado em ambos os lados por batentes mecânicos ajustáveis.
• O sentido do movimento do motor é selecionado pelo interruptor 0/1.
• Comando manual por botão com possibilidade de bloqueio.
• Ligação mecânica: braçadeira universal 6...20 mm; indicador mecânico de posição encaixável.
• Ligação de alimentação e controlo: tomada RJ12.
• Consumo de potência durante o funcionamento: 2.5 W; em posição de repouso: 1.3 W; para dimensionamento dos cabos: 5 VA.
• Grau de proteção IEC/EN: IP40; classe de proteção IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Temperatura ambiente: -30...50°C [-22...122°F].

Os parâmetros do dispositivo podem ser alterados com o Belimo Assistant 2. A adaptação do intervalo de regulação pode ser iniciada manualmente; durante a adaptação são detetados ambos os batentes mecânicos de fim de curso.
