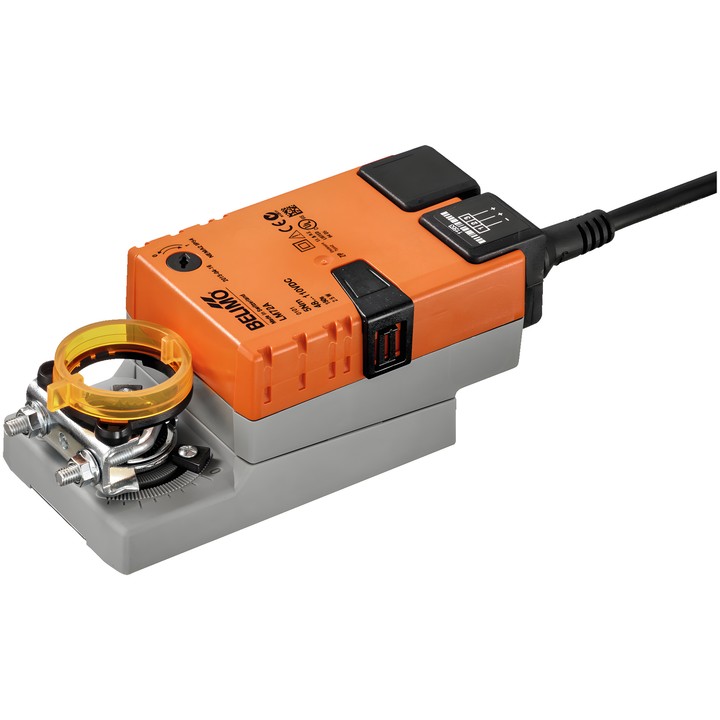

Belimo LM72A – atuador para registos

LM72A é um atuador para posicionar registos de ar em instalações técnicas de edifícios. A ficha técnica indica uma dimensão do registo até aprox. 1 m².

Características e parâmetros principais

• Binário: 5 Nm; tensão nominal: DC 48...110 V.
• Controlo: fechar/abrir, de 3 pontos.
• Tempo de funcionamento do motor: 150 s / 90°; ângulo de rotação: máx. 95°.
• O sentido do movimento é selecionado pelo interruptor 0 (rotação para a esquerda) / 1 (rotação para a direita).
• Acionamento manual por botão com possibilidade de bloqueio; limitadores mecânicos ajustáveis do ângulo de rotação em ambos os lados.
• Ligação mecânica: grampo universal 6...20 mm; indicador mecânico de posição encaixável.
• Ligação da alimentação e do controlo: cabo 1 m, 3x 0.75 mm².
• Consumo de potência durante o movimento: 2.5 W; em posição de repouso: 2 W; potência de dimensionamento para seleção do cabo: 2.5 VA.
• Grau de proteção IEC/EN: IP54; classe de proteção IEC/EN: II, isolamento reforçado.
