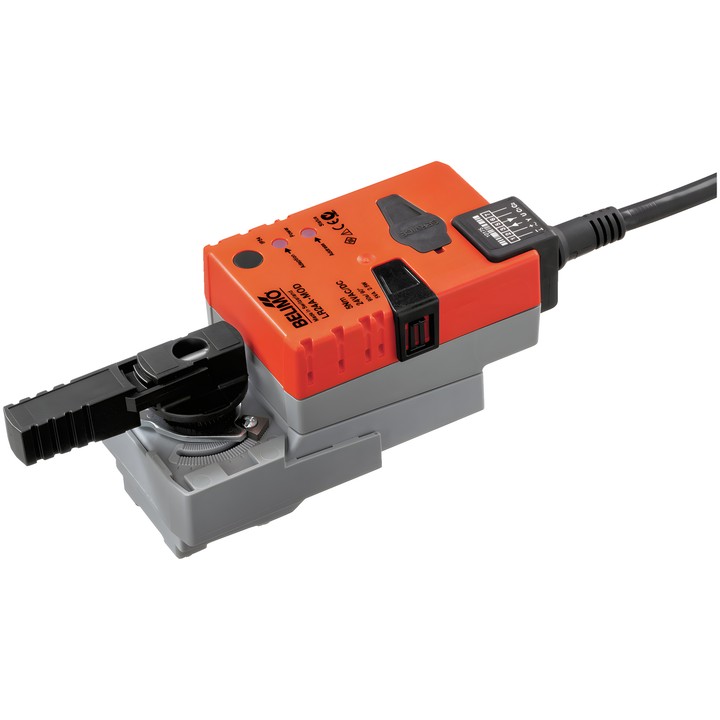

Belimo LR24A-MOD - atuador rotativo para válvulas de esfera

Belimo LR24A-MOD – atuador rotativo para válvulas de esfera

LR24A-MOD é um atuador rotativo comunicante para válvulas de esfera. Recebe um sinal de controlo digital e transmite informações sobre o seu estado. Também permite ligar um sensor e transmitir o respetivo sinal ao sistema de comunicação.

Principais características e parâmetros

• Binário: 5 Nm; tensão nominal: AC/DC 24 V, 50/60 Hz.
• Comunicação: BACnet MS/TP, Modbus RTU (configuração de fábrica) e MP-Bus.
• Controlo modulante, comunicante ou híbrido; intervalo de funcionamento Y: 2...10 V, intervalo ajustável: 0.5...10 V.
• Sinal de retorno da posição U: 2...10 V, máx. 1 mA.
• Tempo de curso: 90 s / 90°; tempo de curso ajustável: 35...150 s.
• Consumo de energia: 2.5 W durante o funcionamento e 1.3 W na posição de repouso; valor de dimensionamento para a seleção dos cabos: 5 VA.
• Ligação da alimentação e do controlo: cabo de 1 m, 6x 0.75 mm².
• Reposicionamento manual por botão, com possibilidade de bloqueio; limitadores mecânicos do ângulo de rotação e indicador mecânico de posição.
• Adaptação do intervalo de regulação: manual, automática na primeira ligação da alimentação.
• Grau de proteção IEC/EN: IP54; classe de proteção IEC/EN: III, Safety Extra-Low Voltage (SELV).
