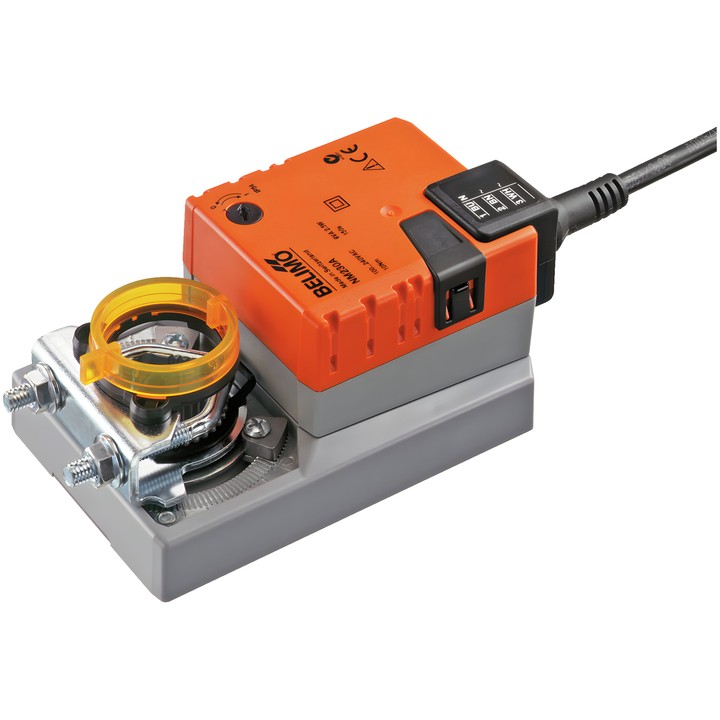

Belimo NM230A - atuador para registos

Atuador para registos Belimo NM230A

Atuador destinado à regulação de registos de ar em instalações estacionárias de aquecimento, ventilação e ar condicionado. De acordo com a ficha técnica, destina-se a registos com uma área até aprox. 2 m².

Principais características e parâmetros

• Binário do motor: 10 Nm.
• Tensão nominal: AC 100...240 V; frequência: 50/60 Hz.
• Controlo: Abrir/Fechar, de 3 pontos.
• Tempo de funcionamento do motor: 150 s / 90°; ângulo de rotação máximo: 95°.
• O sentido do movimento é selecionado pelo interruptor 0 (rotação para a esquerda) / 1 (rotação para a direita).
• Acionamento manual por botão com possibilidade de bloqueio; o ângulo de rotação é ajustável através de limitadores mecânicos em ambos os lados.
• Ligação mecânica: braçadeira universal 8...26.7 mm; indicador mecânico de posição.
• Ligação da alimentação e do controlo: cabo 1 m, 3x 0.75 mm².
• Consumo de potência em funcionamento: 2.5 W; em posição de repouso: 0.6 W; potência para dimensionamento dos cabos: 5.5 VA.
• Grau de proteção IEC/EN: IP54; classe de proteção IEC/EN: II, isolamento reforçado.
• Temperatura ambiente: -30...50°C [-22...122°F].

O atuador tem proteção contra sobrecarga e para automaticamente ao atingir o batente final. Não são necessários interruptores de fim de curso.
