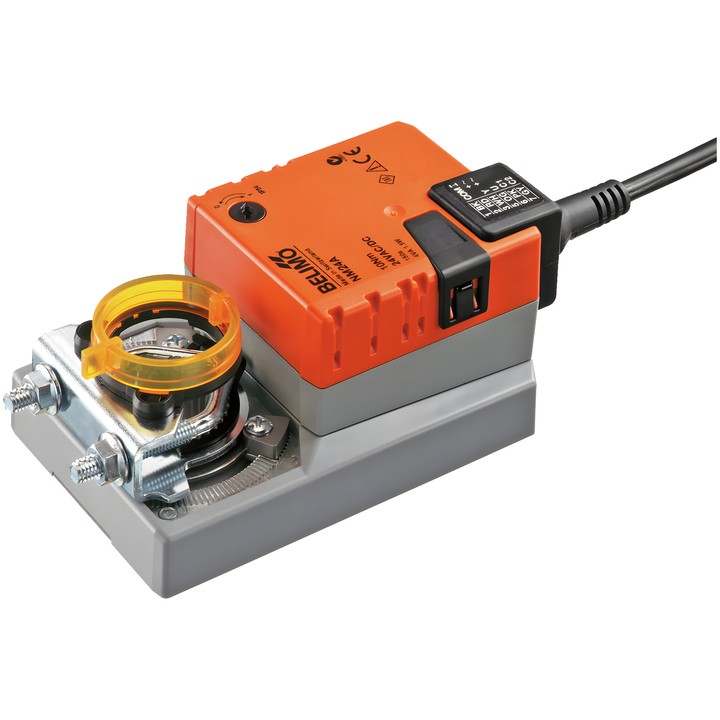

Belimo NM24A - atuador para registos

Belimo NM24A – atuador para registos

Atuador destinado à regulação de registos de ar em instalações fixas de aquecimento, ventilação e ar condicionado. De acordo com a ficha técnica, destina-se a registos com uma área até aprox. 2 m².

Características e parâmetros principais

• Binário: 10 Nm; tensão nominal: AC/DC 24 V; frequência da tensão nominal: 50/60 Hz.
• Controlo: Abrir/Fechar, de 3 pontos; tempo de funcionamento do motor: 150 s / 90°.
• O sentido do movimento é selecionado pelo interruptor 0 (rotação para a esquerda) / 1 (rotação para a direita).
• Ângulo de rotação: máx. 95°, com possibilidade de limitação em ambos os lados através de batentes mecânicos ajustáveis.
• Ajuste manual através de botão com possibilidade de bloqueio; indicador mecânico de posição de encaixe.
• Ligação mecânica: abraçadeira universal 8...26.7 mm; ligação de alimentação e controlo: cabo 1 m, 3x 0.75 mm².
• Consumo de potência durante o funcionamento: 1.5 W; em repouso: 0.2 W; potência de dimensionamento: 3.5 VA.
• Grau de proteção IEC/EN: IP54; classe de proteção IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Temperatura ambiente: -30...50°C [-22...122°F].
