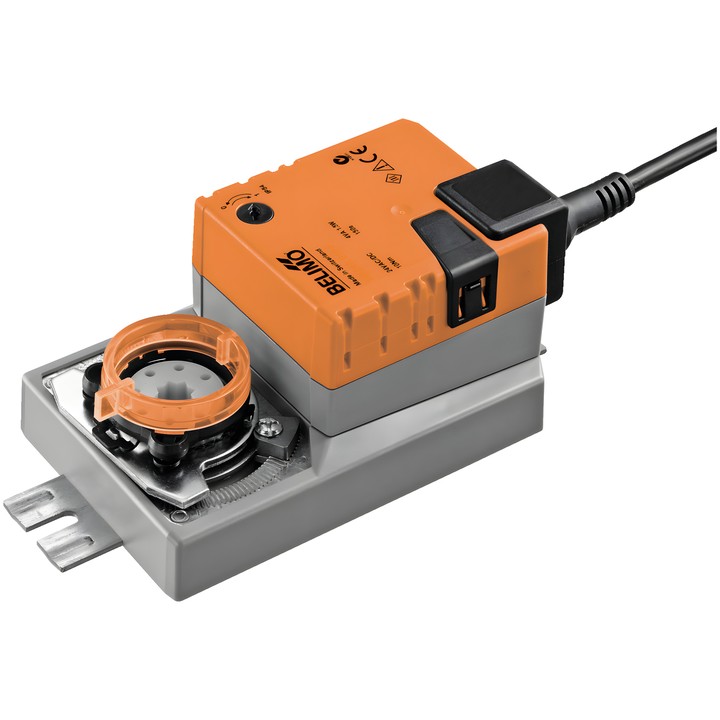

Belimo NM24A-F - atuador para registos

Belimo NM24A-F – atuador para registos

Atuador concebido para regular registos em instalações técnicas de edifícios. De acordo com a ficha técnica, destina-se a registos de ar com uma área até aprox. 2 m².

Características e parâmetros principais

• Binário: 10 Nm.
• Tensão nominal: AC/DC 24 V; frequência: 50/60 Hz.
• Controlo: Abrir/Fechar de 3 pontos.
• Tempo de funcionamento do motor: 150 s / 90°; ângulo de rotação: máx. 95°, com batentes mecânicos ajustáveis em ambos os lados.
• Sentido de movimento selecionado pelo interruptor 0 (rotação para a esquerda) / 1 (rotação para a direita).
• Acionamento manual por botão com possibilidade de bloqueio; indicador de posição mecânico e amovível.
• Ligação mecânica: ligação por forma 8x8 mm.
• Ligação de alimentação e controlo: cabo de 1 m, 3x 0.75 mm².
• Consumo de potência: 1.5 W durante o movimento e 0.2 W em repouso; valor para dimensionamento dos cabos: 3.5 VA.
• Grau de proteção IEC/EN: IP54; classe de proteção IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Temperatura ambiente: -30...50°C [-22...122°F].
