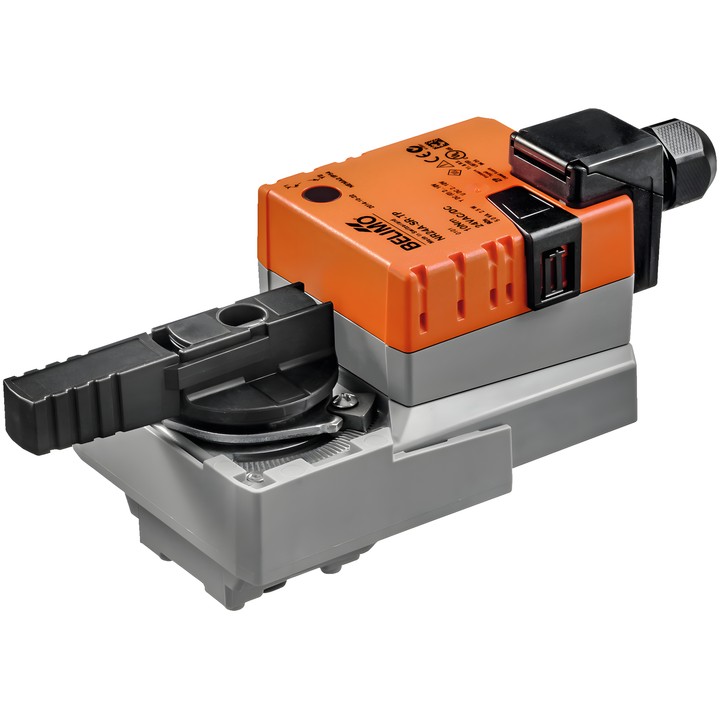

Belimo NR24A-SR-TP - atuador rotativo para válvulas de esfera

Atuador rotativo Belimo NR24A-SR-TP

O NR24A-SR-TP é um atuador rotativo modulante para válvulas de esfera. O sinal de controlo Y determina a posição do atuador, enquanto a tensão de retorno U serve para indicar eletricamente a posição da válvula.

Principais características e parâmetros

• Binário do motor: 10 Nm.
• Tensão nominal: AC/DC 24 V; frequência da tensão nominal: 50/60 Hz.
• Gama de controlo Y: 2...10 V; sinal de retorno de posição U: 2...10 V.
• Tempo de funcionamento do motor: 90 s / 90°.
• Consumo de potência durante o funcionamento: 2.5 W; em repouso: 0.4 W; para dimensionamento dos cabos: 5 VA.
• Ligação de alimentação e controlo: terminais 4 mm² (cabo ø4...10 mm, 4 condutores).
• Grau de proteção IEC/EN: IP54; classe de proteção IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Reposicionamento manual por botão, com possibilidade de bloqueio; indicador mecânico de posição e ângulo de rotação ajustável com batentes mecânicos.

O atuador é montado diretamente na válvula de esfera com um único parafuso central. Está protegido contra sobrecarga e para automaticamente quando atinge o batente de fim de curso.
