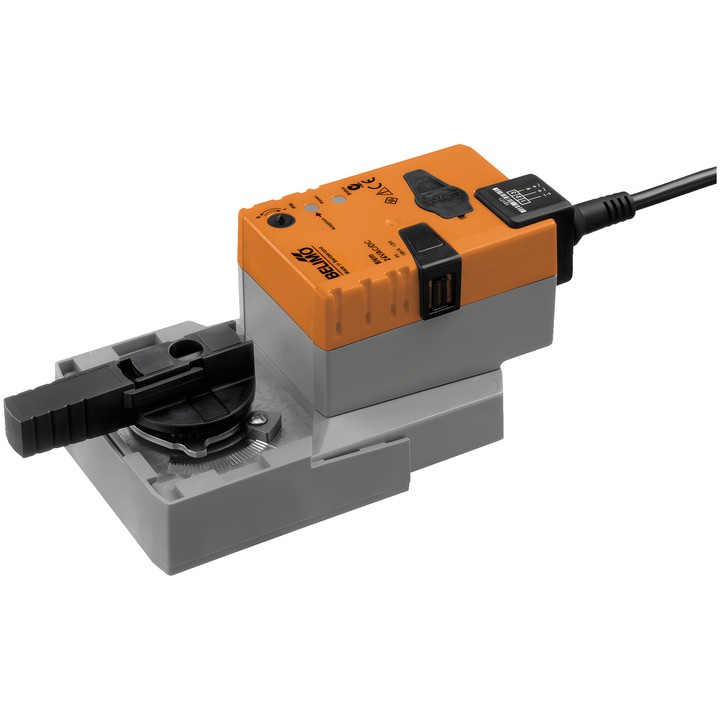

Belimo NRQ24A-SR - atuador rotativo para válvulas de esfera

Belimo NRQ24A-SR

Atuador rotativo modulante para válvulas de esfera. O sinal de comando Y determina a posição do atuador e o sinal de retorno U permite a leitura elétrica da posição.

Características principais e dados técnicos

• Binário: 8 Nm.
• Tensão nominal: AC/DC 24 V; frequência: 50/60 Hz.
• Intervalo de funcionamento Y: 2...10 V; sinal de retorno da posição U: 2...10 V.
• Tempo de funcionamento do motor: 9 s / 90°.
• Consumo de potência em funcionamento: 13 W; em repouso: 2 W; para dimensionamento dos cabos: 23 VA.
• Ligação da alimentação e do comando: cabo 1 m, 4x 0.75 mm².
• Ajuste manual através de botão, com possibilidade de bloqueio; indicador mecânico de posição.
• Ângulo de rotação ajustável com batentes mecânicos; adaptação do intervalo de regulação manual, automática na primeira ligação da alimentação.
• Grau de proteção IEC/EN: IP54; classe de proteção IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Temperatura ambiente: -30...40°C.
