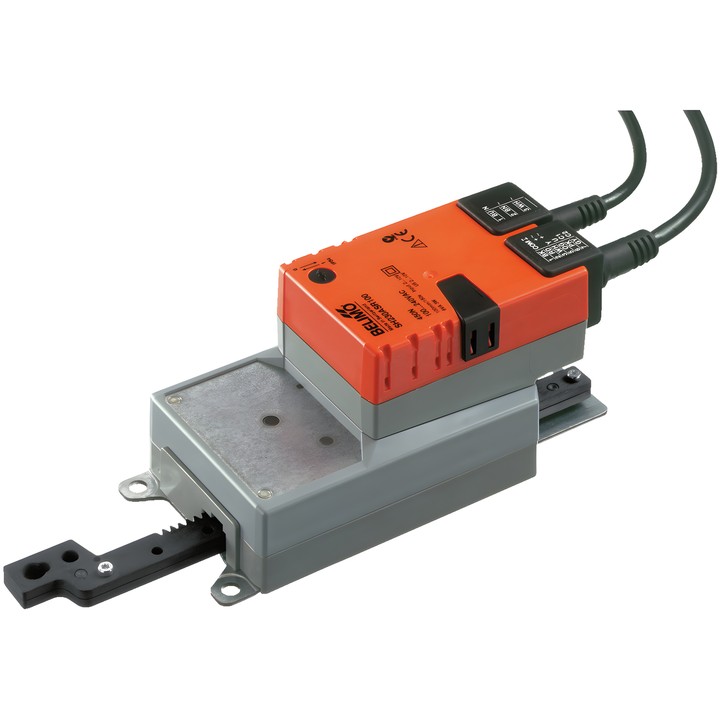

Belimo SH230ASR100 - atuador linear modulante

Belimo SH230ASR100 - atuador linear modulante

Belimo
1 081,74 zł
Com IVA
879,46 zł tax excluded

Atuador linear Belimo SH230ASR100 para regulação de comportas e válvulas de gaveta em instalações técnicas de edifícios. Força 450 N, alimentação AC 100...240 V, controlo modulante 2...10 V e sinal de retorno de posição 2...10 V.

Curso 100 mm, tempo de deslocamento 150 s / 100 mm e grau de proteção IP54.

Entrega em aproximadamente 14 dias
Partilhar

Belimo SH230ASR100 – atuador linear modulante

Atuador destinado à regulação de comportas e válvulas de gaveta em instalações técnicas de edifícios. O sinal de controlo Y determina a posição do atuador, enquanto a tensão U é utilizada para a indicação elétrica da posição.

Especificações principais

  • Força do atuador: 450 N.
  • Tensão nominal: AC 100...240 V; frequência: 50/60 Hz.
  • Controlo modulante: 2...10 V; sinal de retorno de posição: 2...10 V.
  • Curso: 100 mm; comprimento máximo do curso: 100 mm, regulação fixa.
  • Tempo de deslocamento do motor: 150 s / 100 mm.
  • Consumo durante o funcionamento: 3 W; em repouso: 1 W; para dimensionamento dos cabos: 6 VA.
  • Sentido do movimento selecionável por interruptor; ajuste manual por botão de pressão com possibilidade de bloqueio.
  • Ligação da alimentação: cabo 1 m, 2x 0.75 mm²; ligação de controlo: cabo 1 m, 4x 0.75 mm².
  • Grau de proteção IEC/EN: IP54; classe de proteção IEC/EN: II, isolamento reforçado.
  • Temperatura ambiente: -30...50°C [-22...122°F].

  • Marca
    Belimo
  • Referência
    SH230ASR100
  • ean13
    7630498114205

  • Tensão AC/DC
    AC 100...240 V
  • Consumo de energia (em funcionamento)
    3 W
  • Consumo de energia (manutenção)
    1 W
  • Potência nominal
    6 VA
  • Tipo de controlo
    DC 2...10 V
  • Grau de proteção
    IP54
  • Grau de proteção NEMA
    NEMA 2
  • Tipo de invólucro
    UL Enclosure Type 2
  • Força
    450 N
  • Comando manual
    Por botão, com possibilidade de bloqueio
  • Curso
    100 mm
  • Tempo de funcionamento (motor)
    150 s / 100 mm
  • Ligação de alimentação
    Cabo 1 m, 2x 0.75 mm²
  • Temperatura ambiente
    -30...50°C [-22...122°F]
  • Direção do movimento - motor
    Selecionável por interruptor
  • Ligação de controlo
    Cabo 1 m, 4x 0.75 mm²

Techniczna karta katalogowa

Transferir (1.1MB)

Instrukcja montażu

Transferir (486.72KB)

EU Declaration of Conformity – SH230ASR100

Transferir (32.8KB)

Environmental Declaration – SH..100..

Transferir (71.94KB)
