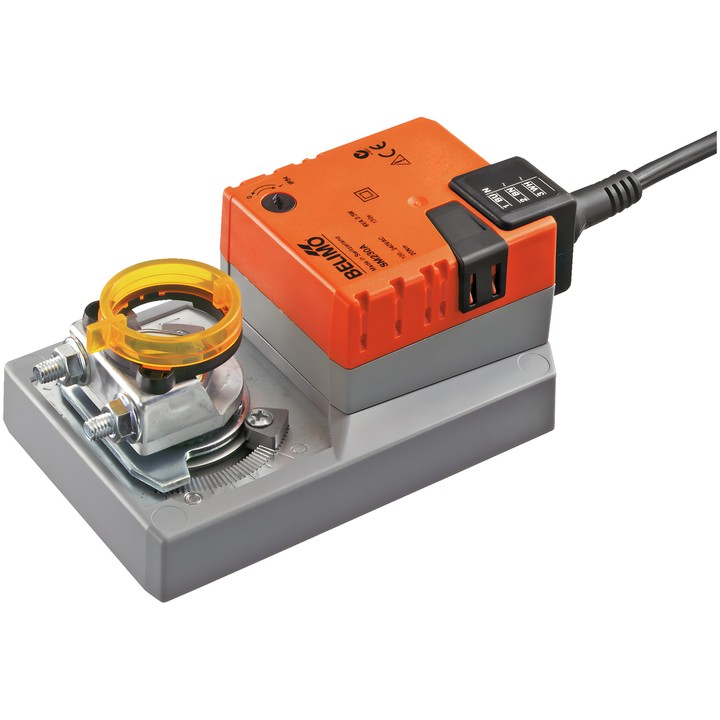

Belimo SM230A - atuador para registos

Belimo SM230A - atuador para registos

Belimo
666,89 zł
Com IVA
542,19 zł tax excluded

Atuador rotativo Belimo SM230A para registos, com um binário de 20 Nm e alimentação AC 100...240 V. Suporta controlo Fechar/Abrir e de 3 pontos; o tempo de funcionamento é 150 s / 90°.

Equipado com uma braçadeira universal de montagem reversível 10...20 mm, comando manual por botão e limitadores mecânicos do ângulo de rotação.

Entrega em aproximadamente 14 dias
Partilhar

Belimo SM230A – atuador para registos

Atuador para regular registos em instalações técnicas de edifícios. De acordo com a ficha técnica, destina-se a registos de ar com uma área até aprox. 4 m².

Características principais e dados técnicos

  • Binário: 20 Nm.
  • Tensão nominal: AC 100...240 V; frequência: 50/60 Hz.
  • Controlo: Fechar/Abrir, de 3 pontos.
  • Tempo de funcionamento do motor: 150 s / 90°; ângulo de rotação máximo: 95°.
  • Sentido do movimento selecionável por interruptor: 0 (rotação para a esquerda) / 1 (rotação para a direita).
  • Comando manual por botão com possibilidade de bloqueio; o ângulo de rotação é limitado por batentes mecânicos ajustáveis.
  • Braçadeira universal de montagem reversível 10...20 mm; indicador de posição mecânico amovível.
  • Ligação da alimentação e do controlo: cabo de 1 m, 3x 0.75 mm².
  • Consumo de potência durante o movimento: 2.5 W; em repouso: 0.6 W; valor para o dimensionamento dos cabos: 6 VA.
  • Grau de proteção IEC/EN: IP54; classe de proteção IEC/EN: II, isolamento reforçado.
  • Temperatura ambiente: -30...50°C [-22...122°F].

  • Marca
    Belimo
  • Referência
    SM230A
  • ean13
    7630498114311

  • Tensão AC/DC
    AC 100...240 V
  • Consumo de energia (em funcionamento)
    2.5 W
  • Consumo de energia (manutenção)
    0.6 W
  • Potência nominal
    6 VA
  • Ligação de controlo da alimentação
    Cabo 1 m, 3x 0.75 mm²
  • Tipo de controlo
    Abrir/fechar, 3 pontos
  • Grau de proteção
    IP54
  • Grau de proteção NEMA
    NEMA 2
  • Tipo de invólucro
    UL Enclosure Type 2
  • Comando manual
    Por botão, com possibilidade de bloqueio
  • Tempo de funcionamento (motor)
    150 s / 90°
  • Temperatura ambiente
    -30...50°C [-22...122°F]
  • Binário
    20 Nm
  • Direção do movimento - motor
    Selecionável através de interruptor: 0 (rotação para a esquerda) / 1 (rotação para a direita)
  • Ângulo de rotação
    95°
  • Ligação mecânica
    Braçadeira de montagem universal reversível 10...20 mm
