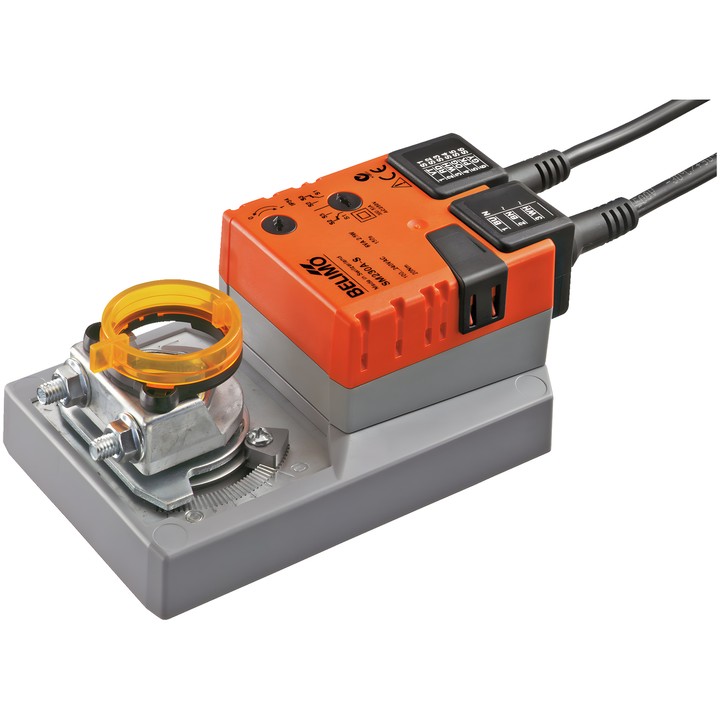

Belimo SM230A-S - atuador para registos

Belimo SM230A-S - atuador para registos

Belimo
844,24 zł
Com IVA
686,37 zł tax excluded

Atuador para registos Belimo SM230A-S com um binário de 20 Nm, alimentado com AC 100...240 V. Suporta controlo Abrir/Fechar e de 3 pontos; o tempo de curso é de 150 s / 90°.

Equipado com um contacto auxiliar ajustável 1x SPDT (0...100%), acionamento manual por botão e uma abraçadeira de montagem universal reversível 10...20 mm.

Entrega em aproximadamente 14 dias
Partilhar

Atuador para registos Belimo SM230A-S

Atuador rotativo para posicionar registos em sistemas técnicos de edifícios. A ficha técnica indica uma dimensão do registo até aprox. 4 m². O modelo tem um contacto auxiliar integrado e limitadores mecânicos do ângulo de rotação.

Principais características e parâmetros

  • Binário: 20 Nm.
  • Tensão nominal: AC 100...240 V; frequência: 50/60 Hz.
  • Controlo: Abrir/Fechar, de 3 pontos.
  • Tempo de funcionamento do motor: 150 s / 90°; ângulo máximo de rotação: 95°.
  • Contacto auxiliar ajustável: 1x SPDT, 0...100%.
  • Consumo durante o movimento: 2.5 W; em repouso: 0.6 W; potência para dimensionamento: 6 VA.
  • Sentido do movimento selecionado pelo interruptor 0 (rotação para a esquerda) / 1 (rotação para a direita).
  • Acionamento manual por botão com possibilidade de bloqueio; o ângulo de rotação é limitado por batentes mecânicos ajustáveis.
  • Abraçadeira de montagem universal reversível 10...20 mm; indicador mecânico de posição.
  • Ligação da alimentação e do controlo, e ligação do contacto auxiliar: cada uma com um cabo de 1 m, 3x 0.75 mm².
  • Grau de proteção IEC/EN: IP54; temperatura ambiente: -30...50°C [-22...122°F].

  • Marca
    Belimo
  • Referência
    SM230A-S
  • ean13
    7630498114335

  • Tensão AC/DC
    AC 100...240 V
  • Ligação do contacto auxiliar
    Cabo 1 m, 3x 0.75 mm²
  • Consumo de energia (em funcionamento)
    2.5 W
  • Consumo de energia (manutenção)
    0.6 W
  • Potência nominal
    6 VA
  • Ligação de controlo da alimentação
    Cabo 1 m, 3x 0.75 mm²
  • Tipo de controlo
    Abrir/fechar, 3 pontos
  • Grau de proteção
    IP54
  • Grau de proteção NEMA
    NEMA 2
  • Tipo de invólucro
    UL Enclosure Type 2
  • Comando manual
    Por botão, com possibilidade de bloqueio
  • Tempo de funcionamento (motor)
    150 s / 90°
  • Temperatura ambiente
    -30...50°C [-22...122°F]
  • Contactos auxiliares
    1x SPDT
  • Binário
    20 Nm
  • Direção do movimento - motor
    Selecionável através de interruptor: 0 (rotação para a esquerda) / 1 (rotação para a direita)
  • Ângulo de rotação
    95°
  • Ligação mecânica
    Braçadeira de montagem universal reversível 10...20 mm
