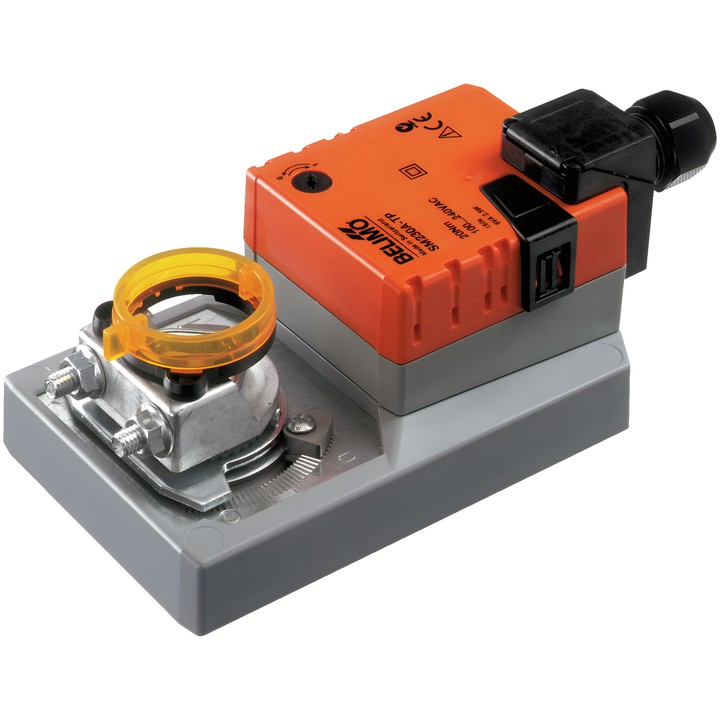

Belimo SM230A-TP - atuador de registo

Belimo SM230A-TP - atuador de registo

Belimo
666,89 zł
Com IVA
542,19 zł tax excluded

Atuador de registo Belimo SM230A-TP com binário de 20 Nm, alimentado a AC 100...240 V. Comando Fechar/Abrir, de 3 pontos; o tempo de funcionamento do motor é 150 s / 90°.

Equipado com terminais de ligação, uma braçadeira de montagem universal reversível 10...20 mm e um botão para ajuste manual com possibilidade de bloqueio.

Entrega em aproximadamente 14 dias
Partilhar

Atuador de registo Belimo SM230A-TP

Atuador rotativo para regular registos em instalações técnicas de edifícios. De acordo com a ficha técnica, destina-se a registos de ar com uma área até aprox. 4 m².

Principais características e parâmetros

  • Binário do motor: 20 Nm.
  • Tensão nominal: AC 100...240 V; frequência: 50/60 Hz.
  • Comando: Fechar/Abrir, de 3 pontos.
  • Tempo de funcionamento do motor: 150 s / 90°; ângulo de rotação: máx. 95°.
  • Sentido do movimento selecionável por interruptor: 0 (rotação para a esquerda) / 1 (rotação para a direita).
  • Ajuste manual por botão com possibilidade de bloqueio.
  • Braçadeira de montagem universal reversível 10...20 mm; batentes mecânicos do ângulo de rotação ajustáveis em ambos os lados.
  • Ligação da alimentação e do comando: terminais 4 mm² (cabo ø4...10 mm, 3 condutores).
  • Consumo de potência: 2.5 W durante o funcionamento e 0.6 W em repouso; potência de dimensionamento para seleção dos cabos: 6 VA.
  • Grau de proteção IEC/EN: IP54; classe de proteção IEC/EN: II, isolamento reforçado.
  • Temperatura ambiente: -30...50°C [-22...122°F].

  • Marca
    Belimo
  • Referência
    SM230A-TP
  • ean13
    7630498114373

  • Tensão AC/DC
    AC 100...240 V
  • Consumo de energia (em funcionamento)
    2.5 W
  • Consumo de energia (manutenção)
    0.6 W
  • Potência nominal
    6 VA
  • Ligação de controlo da alimentação
    Terminais 4 mm² (cabo ø4...10 mm, 3 condutores)
  • Tipo de controlo
    Abrir/fechar, 3 pontos
  • Grau de proteção
    IP54
  • Grau de proteção NEMA
    NEMA 2
  • Tipo de invólucro
    UL Enclosure Type 2
  • Comando manual
    Por botão, com possibilidade de bloqueio
  • Tempo de funcionamento (motor)
    150 s / 90°
  • Temperatura ambiente
    -30...50°C [-22...122°F]
  • Binário
    20 Nm
  • Direção do movimento - motor
    Selecionável através de interruptor: 0 (rotação para a esquerda) / 1 (rotação para a direita)
  • Ângulo de rotação
    95°
  • Ligação mecânica
    Braçadeira de montagem universal reversível 10...20 mm
