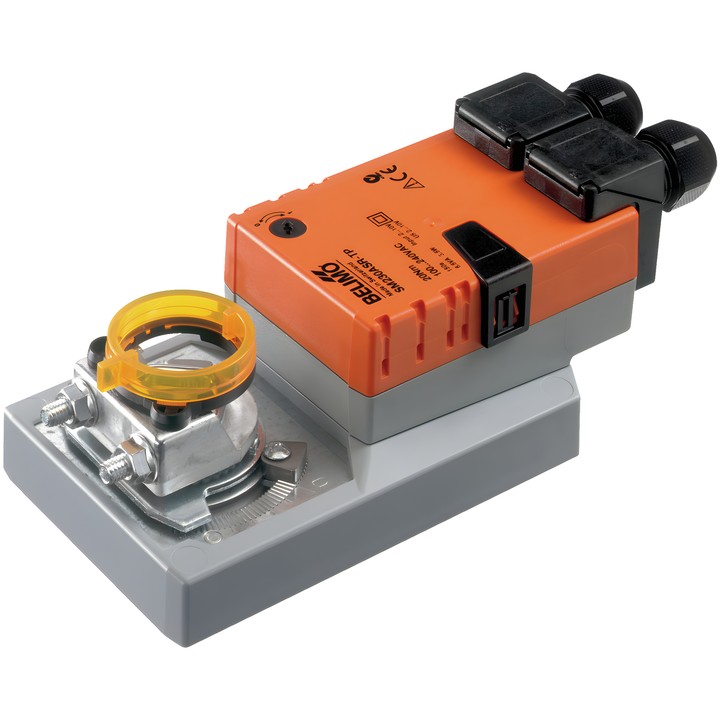

Belimo SM230ASR-TP - atuador de registos com controlo analógico

Belimo SM230ASR-TP - atuador de registos com controlo analógico

Belimo
1 026,62 zł
Com IVA
834,65 zł tax excluded

Atuador de registos Belimo SM230ASR-TP com binário de 20 Nm, alimentação AC 100...240 V e controlo por sinal 2...10 V. O tempo de funcionamento é de 150 s / 90° e a gama do sinal de retorno da posição é 2...10 V.

Entrega em aproximadamente 14 dias
Partilhar

Belimo SM230ASR-TP

Atuador modulante para posicionar registos em instalações técnicas de edifícios. O fabricante indica uma dimensão do registo até aprox. 4 m².

Características principais

  • Binário: 20 Nm; tempo de funcionamento: 150 s / 90°.
  • Tensão nominal: AC 100...240 V, 50/60 Hz.
  • Gama de funcionamento do sinal de controlo Y: 2...10 V; sinal de retorno da posição U: 2...10 V.
  • Consumo de potência durante o funcionamento: 3.5 W; em repouso: 1 W; para dimensionamento dos cabos: 6.5 VA.
  • Ângulo de rotação: máx. 95°, com batentes mecânicos ajustáveis em ambos os lados.
  • Sentido do movimento selecionável pelo interruptor 0/1; ajuste manual por botão, com possibilidade de bloqueio.
  • Braçadeira de montagem universal reversível para eixo de 10...20 mm; ligação elétrica através de terminais.
  • Grau de proteção IEC/EN: IP54; classe de proteção IEC/EN: II, isolamento reforçado.
  • Temperatura ambiente: -30...50°C [-22...122°F].

  • Marca
    Belimo
  • Referência
    SM230ASR-TP
  • ean13
    7630498114359

  • Tensão AC/DC
    AC 100...240 V
  • Consumo de energia (em funcionamento)
    3.5 W
  • Consumo de energia (manutenção)
    1 W
  • Potência nominal
    6.5 VA
  • Tipo de controlo
    DC 2...10 V
  • Grau de proteção
    IP54
  • Grau de proteção NEMA
    NEMA 2
  • Tipo de invólucro
    UL Enclosure Type 2
  • Comando manual
    Por botão, com possibilidade de bloqueio
  • Tempo de funcionamento (motor)
    150 s / 90°
  • Ligação de alimentação
    Terminais 4 mm² (cabo ø4...10 mm, 2 condutores)
  • Temperatura ambiente
    -30...50°C [-22...122°F]
  • Binário
    20 Nm
  • Direção do movimento - motor
    Selecionável através de interruptor 0/1
  • Ângulo de rotação
    95°
  • Ligação mecânica
    Braçadeira de montagem universal reversível 10...20 mm
  • Ligação de controlo
    Terminais 4 mm² (cabo ø4...10 mm, 4 condutores)
