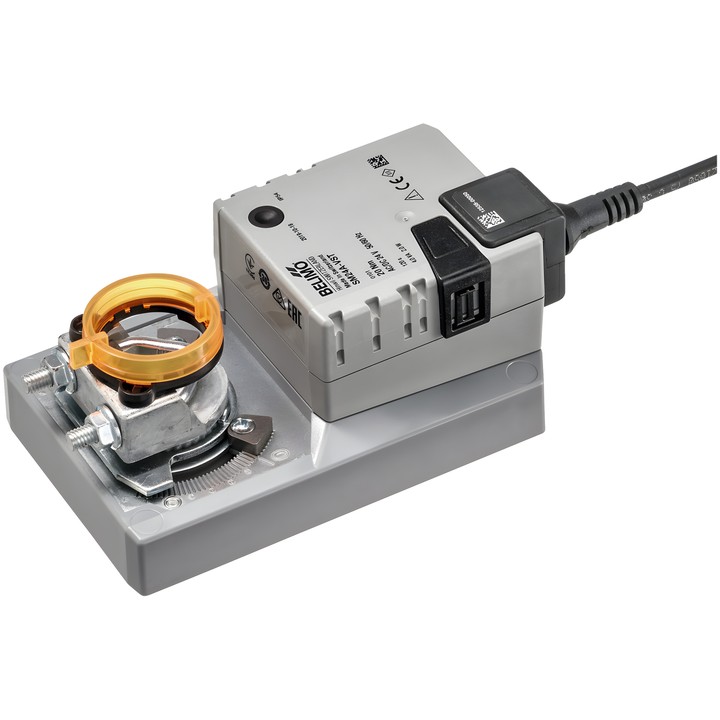

Belimo SM24A-VST - atuador rotativo para registos VAV e CAV

Belimo SM24A-VST

Atuador rotativo VAV-Universal para unidades VAV e CAV em instalações técnicas de edifícios. Concebido para registos de ar com uma área até aprox. 4 m².

Características e parâmetros principais

• Binário: 20 Nm; tensão nominal: AC/DC 24 V, 50/60 Hz.
• Controlo de comunicação PP; tempo de funcionamento do motor: 120 s / 90°.
• Ângulo máximo de rotação: 95°; batentes mecânicos ajustáveis em ambos os lados.
• Fixação universal para veio 10...20 mm e indicador mecânico de posição encaixável.
• Comando manual por botão de pressão com possibilidade de bloqueio.
• Ligação da alimentação e do controlo: cabo de 0.5 m com conector VST.
• Consumo de potência durante o funcionamento: 2 W; em repouso: 0.4 W; para dimensionamento dos cabos: 4 VA.
• Grau de proteção IEC/EN IP54; classe de proteção IEC/EN III, Safety Extra-Low Voltage (SELV).
• Temperatura ambiente: -30...50°C [-22...122°F].

É necessária a adaptação do atuador após a colocação do sistema em funcionamento e após cada alteração do ângulo de rotação.
