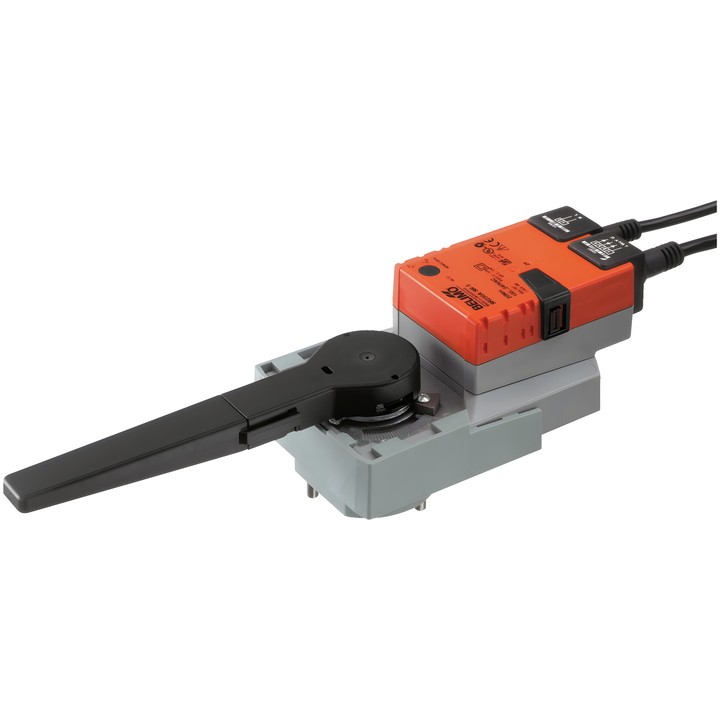

Belimo SR230A-SR-5 - atuador rotativo para válvulas

Belimo SR230A-SR-5

Atuador rotativo para válvulas rotativas e registos, controlado por um sinal Y. A tensão de realimentação U permite a indicação elétrica da posição da válvula.

Principais características e parâmetros

• Binário: 20 Nm; alimentação: AC 100...240 V, 50/60 Hz.
• Controlo modulante: 2...10 V; sinal de realimentação da posição: 2...10 V.
• Tempo de curso: 90 s / 90°; tempo de curso constante, independente da carga.
• Consumo de potência durante o funcionamento: 4 W; em repouso: 1 W; para dimensionamento dos cabos: 7.5 VA.
• Ajuste manual através de botão, com possibilidade de bloqueio.
• Ângulo de rotação ajustável mecanicamente e indicador mecânico de posição integrado.
• Flange de ligação F05; grau de proteção IEC/EN IP54; classe de proteção IEC/EN II, isolamento reforçado.
• Ligação da alimentação: cabo 1 m, 2x 0.75 mm²; ligação de controlo: cabo 1 m, 4x 0.75 mm².
• Temperatura ambiente: -30...50°C.
