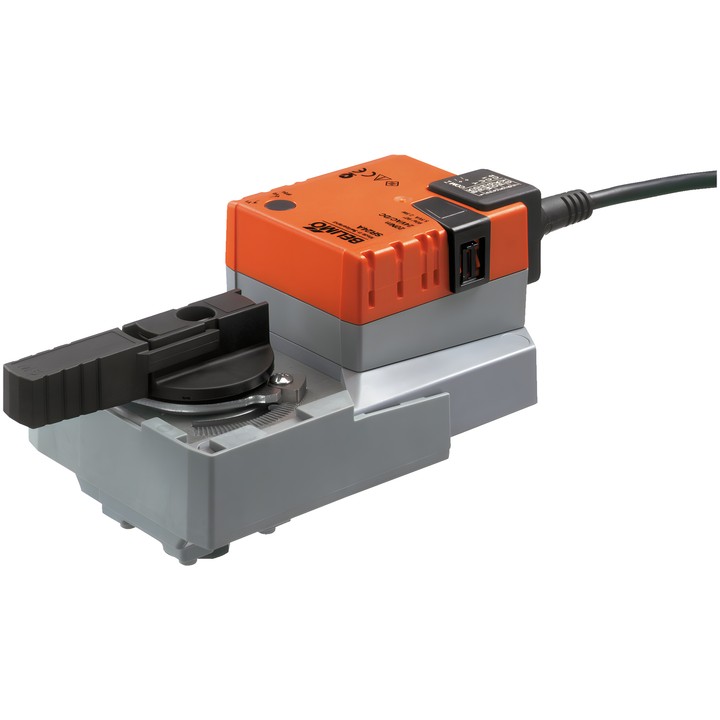

Belimo SR24A - atuador rotativo para válvulas de esfera

Belimo SR24A – atuador rotativo para válvulas de esfera

Atuador rotativo eletrónico com batentes mecânicos do ângulo de rotação e indicador de posição. A montagem é feita diretamente na válvula de esfera com um único parafuso central.

Características principais e dados técnicos

• Binário do motor: 20 Nm.
• Tensão nominal: AC/DC 24 V; frequência: 50/60 Hz.
• Intervalo de tensão nominal: AC 19.2...28.8 V / DC 19.2...28.8 V.
• Controlo: Abrir/Fechar, de 3 pontos.
• Tempo de funcionamento do motor: 90 s / 90°.
• Consumo de potência durante o movimento: 2.5 W; em posição de repouso: 0.2 W; para dimensionamento dos cabos: 5.5 VA.
• Ligação de alimentação e controlo: cabo de 1 m, 3x 0.75 mm².
• Regulação manual por botão de pressão com possibilidade de bloqueio; ângulo de rotação ajustável através de batentes mecânicos.
• Indicador de posição mecânico e amovível.
• Grau de proteção IEC/EN: IP54; classe de proteção IEC/EN: III, Safety Extra-Low Voltage (SELV).
