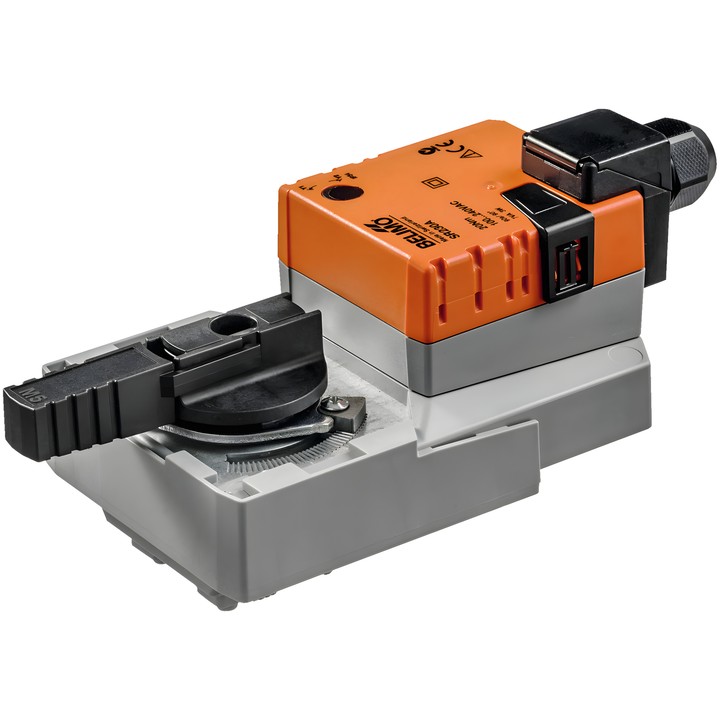

Belimo SR24A-SR-TP - atuador rotativo para válvulas de esfera

Belimo SR24A-SR-TP

Atuador rotativo modulante concebido para válvulas de esfera. A posição é determinada pelo sinal de comando Y, enquanto a tensão de retorno U permite a leitura elétrica da posição da válvula.

Principais dados técnicos

• Binário: 20 Nm.
• Tensão nominal: AC/DC 24 V; frequência: 50/60 Hz.
• Intervalo de funcionamento Y: 2...10 V; sinal de retorno de posição U: 2...10 V.
• Tempo de funcionamento: 90 s / 90°.
• Consumo de potência em funcionamento: 2.5 W; em repouso: 0.4 W; potência de dimensionamento para seleção dos cabos: 5 VA.
• Ligação da alimentação e do comando: terminais 4 mm² (cabo ø4...10 mm, 4 condutores).
• Grau de proteção IEC/EN: IP54; classe de proteção IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Comando manual por botão com possibilidade de bloqueio; indicador mecânico de posição amovível.
• Ângulo de rotação ajustável com batentes mecânicos de fim de curso.

O atuador é montado diretamente na válvula de esfera com um único parafuso central. O dispositivo está protegido contra sobrecarga e para automaticamente quando atinge um batente de fim de curso.
