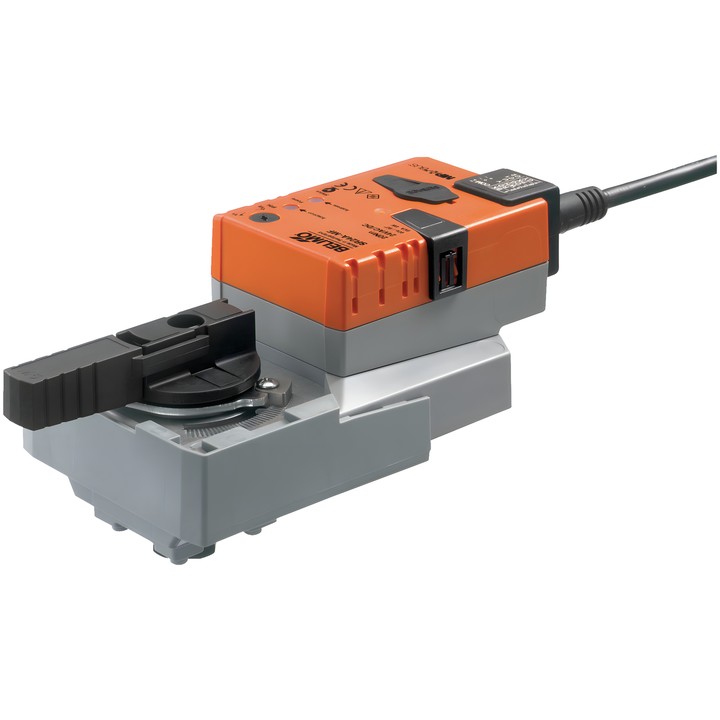

Belimo SRC24A-SR - atuador rotativo para válvulas de esfera

Belimo SRC24A-SR – atuador rotativo

Atuador rotativo modulante concebido para válvulas de esfera. O sinal de controlo Y determina a posição do atuador, enquanto a tensão de medição U permite a indicação elétrica da posição da válvula.

Principais características e parâmetros

• Binário: 20 Nm; tensão nominal: AC/DC 24 V, 50/60 Hz.
• Gama de controlo Y: 2...10 V; sinal de retorno da posição U: 2...10 V.
• Tempo de funcionamento: 35 s / 90°; precisão de posicionamento: ±5%.
• Consumo durante o movimento: 3.5 W; em repouso: 1.5 W; potência para dimensionamento dos cabos: 6 VA.
• Ligação da alimentação e do controlo: cabo 1 m, 4x 0.75 mm².
• Comando manual por botão com possibilidade de bloqueio; ajuste do ângulo de rotação através de limitadores mecânicos.
• Indicador mecânico de posição amovível; montagem direta na válvula de esfera com um parafuso central.
• Grau de proteção IEC/EN IP54; classe de proteção IEC/EN III, Safety Extra-Low Voltage (SELV).
