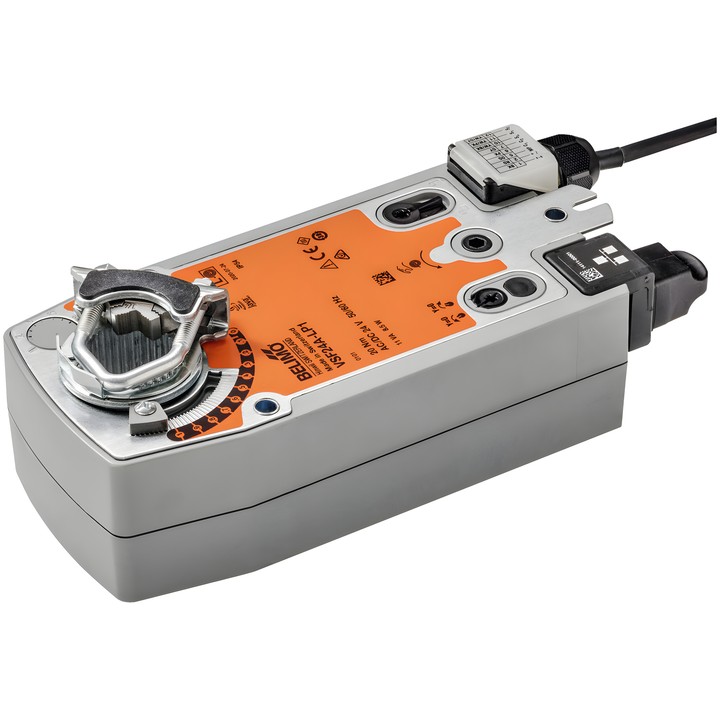

Belimo VSF24A-LP1 - atuador rotativo para registos com função de segurança

Belimo VSF24A-LP1 – atuador para registos

Atuador rotativo com função de segurança, concebido para registos de ar com uma área até aprox. 4 m². Pode ser controlado através de Cloud, BACnet/IP ou Modbus TCP. No modo híbrido, a posição é determinada por um sinal de controlo analógico, e as interfaces de comunicação permitem a leitura de pontos de dados.

Principais características e parâmetros

• Binário do motor: 20 Nm; binário da função de segurança: 20 Nm.
• Tensão nominal: AC/DC 24 V; frequência: 50/60 Hz.
• Intervalo de funcionamento Y: 2...10 V; intervalo de funcionamento Y variável: 0.5...10 V.
• Tempo de funcionamento do motor: 150 s / 90°; tempo de funcionamento do motor ajustável: 70...220 s.
• Tempo de funcionamento da função de segurança: <20 s @ -20...50°C, <60 s @ -30°C.
• Ângulo de rotação: 95°; ajustável através de batentes mecânicos.
• Consumo de potência durante o funcionamento: 8.5 W; na posição de repouso: 3.5 W; potência de dimensionamento para a seleção de cabos: 11 VA.
• Comunicação: Cloud, BACnet/IP, Modbus TCP; Ethernet 10/100 Mbit/s, TCP/IP e servidor Web integrado.
• É possível ligar dois sensores e converter os respetivos sinais para utilização por um sistema de nível superior.
• Ajuste manual através de manivela e interruptor de bloqueio; indicador mecânico de posição.
• Braçadeira universal para veio de 10...25.4 mm; ligação de alimentação e controlo: cabo de 1 m, 6x 0.5 mm²; ligação Ethernet: tomada RJ45.
• Grau de proteção: IP40; temperatura ambiente: -30...50°C [-22...122°F].
