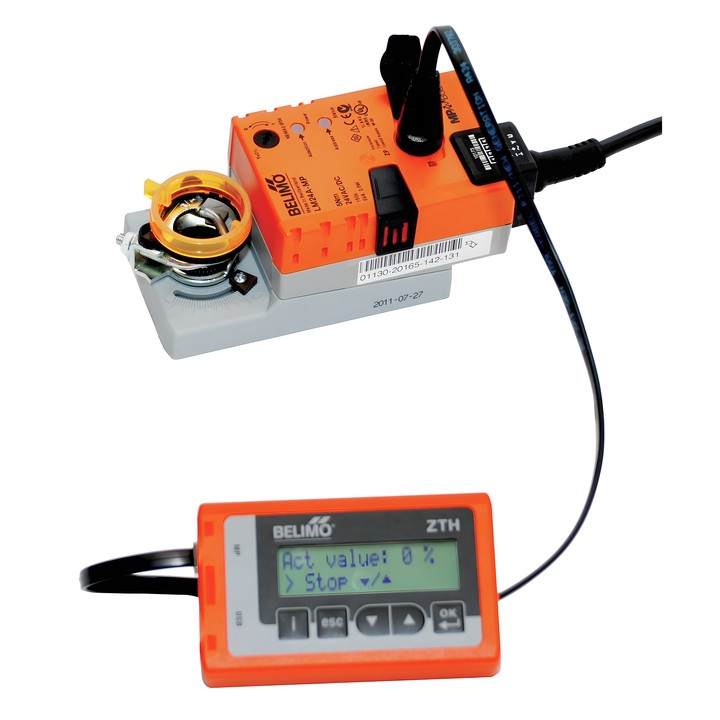

Belimo ZTH EU - ferramenta de serviço

Ferramenta de serviço Belimo ZTH EU

ZTH EU destina-se à operação de atuadores configuráveis, reguladores VAV e dispositivos Belimo para instalações HVAC equipados com uma interface de comunicação. Depois de ligado, lê os dados do dispositivo e apresenta as opções de configuração disponíveis para o tipo em causa.

Características principais

• Parametrização em modo point-to-point (PP) através da tomada de serviço ou dos terminais do atuador.
• Função ZIP-USB: funciona como conversor de níveis entre a interface USB de um computador e um dispositivo MP Belimo.
• Função de testador MP-Bus, incluindo medição dos níveis do sinal e contador de telegramas.
• Ecrã LCD retroiluminado: 2 x 16 caracteres.
• Interface USB 2.0 com conector tipo B; inclui cabo USB A–B (1 m) e cabo ZK1-GEN (3 m).
• Alimentação a partir do atuador ligado: AC 24 V, 50/60 Hz ou DC 24 V; consumo de energia durante o funcionamento: 1 W.
• Dimensões L x W x D: 95 x 55 x 25 mm; peso: aprox. 135 g.

A ligação só é permitida a dispositivos Belimo com tensão de 24 V PELV e interface PP/MP. Não é possível ligar diretamente o ZTH EU, como ferramenta de serviço, ao MP-Bus ou a um cliente MP; utilize a tomada de serviço ou desligue o dispositivo MP do bus durante a ligação.
