Belimo VSRF24A-LP1 - atuador rotativo para válvulas de esfera

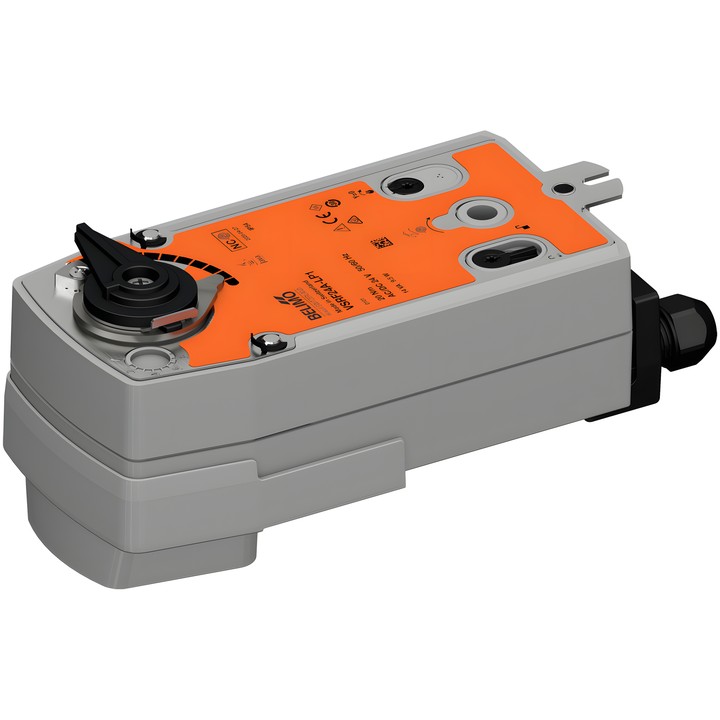

Atuador rotativo Belimo VSRF24A-LP1

Atuador destinado a válvulas de esfera. Quando a alimentação é desligada, a função de segurança coloca a válvula na posição NC, fechada (A – AB = 0%); para válvulas com passagem em L, a documentação indica A – AB = 100%.

Principais características e parâmetros

• Binário do motor e da função de segurança: 20 Nm.
• Tensão nominal: AC/DC 24 V; frequência: 50/60 Hz.
• Consumo de energia: 9.5 W durante o funcionamento, 3.5 W em repouso; potência para dimensionamento dos cabos: 14 VA.
• Gama de funcionamento Y: 2...10 V; gama de funcionamento Y ajustável: 0.5...10 V.
• Tempo de funcionamento do motor: 90 s / 90°; ajustável: 40...150 s. Tempo de funcionamento da função de segurança: <20 s @ -20...50°C, <60 s @ -30°C.
• Comunicação: Cloud, BACnet/IP, Modbus TCP; Ethernet 10/100 Mbit/s, TCP/IP e servidor Web integrado.
• Possibilidade de ligar dois sensores e converter os respetivos sinais para o sistema de nível superior.
• Acionamento manual por manivela e interruptor de bloqueio; batentes mecânicos do ângulo de rotação e indicador mecânico de posição.
• Ligação de alimentação e controlo: cabo 1 m, 6x 0.5 mm²; ligação Ethernet: tomada RJ45.
• Grau de proteção: IP40; IP54 com a utilização de uma cobertura de proteção ou de um bucim de proteção para a tomada RJ45.
