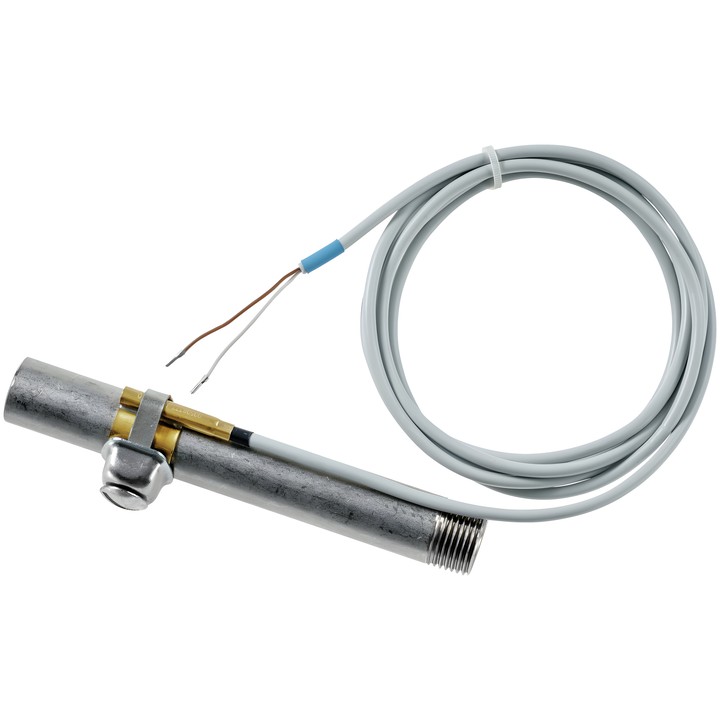

Belimo 01ST-1B3 - sensor passivo de temperatura de contacto

Belimo 01ST-1B3 – sensor de temperatura de contacto

Sensor passivo para medir a temperatura em tubos e superfícies curvas. A versão 01ST-1B3 tem um sinal de saída Pt1000 e um cabo de 2 m, 2 fios.

Principais dados técnicos

• Valor medido: temperatura; meio: água.
• Sinal de saída do sensor passivo de temperatura: Pt1000.
• Gama de medição: -35...100°C [-30...210°F].
• Diâmetro da sonda: 6 mm.
• Ligação elétrica: cabo de 2 m, 2 fios.
• Corrente de medição para Pt1000: <0.3 mA @ 0°C [32°F].
• Precisão para Pt..: Class B, ±0.3°C @ 0°C [±0.5°F @ 32°F].
• Constante de tempo τ (63%) num tubo de água: normalmente 17 s com a utilização de pasta termocondutora.
• Grau de proteção IEC/EN: IP65.
• Inclui: braçadeira de fixação para tubos ø20...110 mm [0.8...4.3"].

Num sensor passivo de 2 fios, a corrente de alimentação afeta a precisão da medição devido ao autoaquecimento; não deve exceder a corrente de medição especificada. Em cabos de ligação longos, deve ter-se em conta a resistência do cabo.
