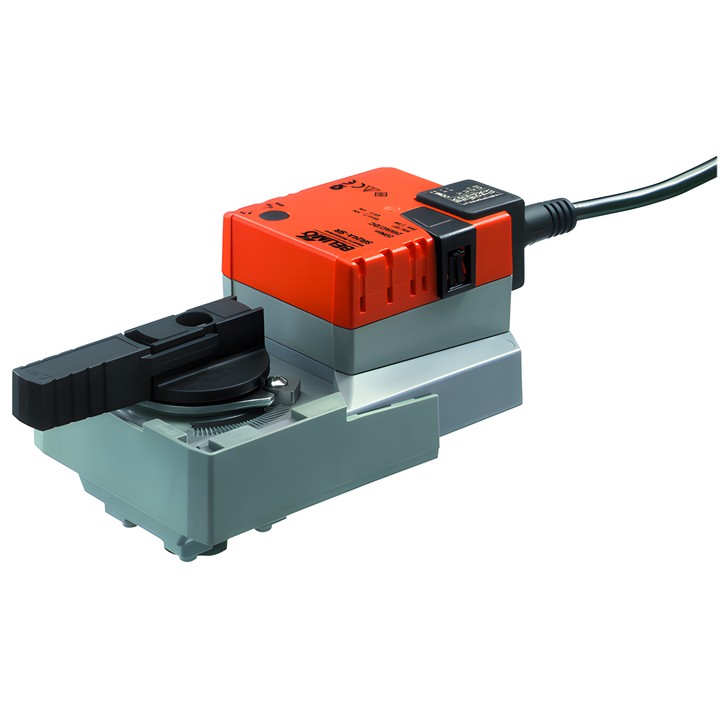

Belimo SR24A-SZ - atuador rotativo para válvulas de esfera

Belimo SR24A-SZ – atuador rotativo para válvulas de esfera

O atuador destina-se a válvulas de esfera em instalações fixas de aquecimento, ventilação e ar condicionado. O sinal de controlo Y determina a posição do atuador, enquanto a tensão de medição U permite a leitura elétrica da posição da válvula.

Características principais

• Binário: 20 Nm; tensão nominal: AC/DC 24 V.
• Intervalo do sinal de controlo Y: 0.5...10 V; sinal de retorno de posição U: 0.5...10 V.
• Tempo de funcionamento: 90 s / 90°; precisão de posicionamento: ±5%.
• Consumo de potência durante o funcionamento: 2.5 W; em repouso: 0.4 W; potência de dimensionamento: 5 VA.
• Ligação da alimentação e do controlo: cabo de 1 m, 4x 0.75 mm².
• Acionamento manual por botão com possibilidade de bloqueio; ângulo de rotação ajustável com batentes mecânicos.
• Montagem direta na válvula de esfera com um único parafuso central; a orientação de montagem pode ser selecionada em incrementos de 90°.
• Grau de proteção: IP54; temperatura ambiente: -30...50°C.
