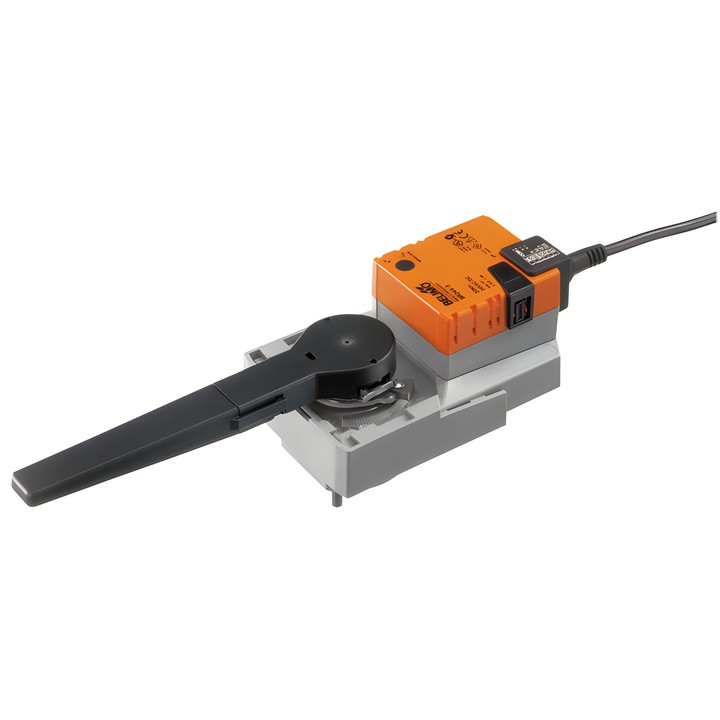

Belimo SR24A-SZ-5 - atuador rotativo para válvulas

Belimo SR24A-SZ-5 – atuador rotativo

Atuador concebido para válvulas rotativas e registos. O sinal de controlo Y determina a posição do atuador, enquanto a tensão de retorno U permite a indicação elétrica da posição da válvula.

Principais dados técnicos

• Binário: 20 Nm; tensão nominal: AC/DC 24 V.
• Gama de controlo Y: 0.5...10 V; sinal de retorno da posição U: 0.5...10 V.
• Tempo de funcionamento: 90 s / 90°; precisão de posicionamento: ±5%.
• Consumo de potência durante o movimento: 2.5 W; em repouso: 0.4 W; potência para dimensionamento da cablagem: 5 VA.
• Ligação da alimentação e do controlo: cabo 1 m, 4x 0.75 mm².
• Flange de montagem: F05; grau de proteção IEC/EN: IP54.
• Regulação manual por botão com possibilidade de bloqueio; ângulo de rotação ajustável com batentes mecânicos.
• Indicador de posição mecânico, integrado e de duas peças.

A montagem numa válvula rotativa ou num registo é feita através da flange. A posição de montagem em relação à válvula pode ser escolhida em incrementos de 90°. O atuador está protegido contra sobrecargas e para automaticamente quando atinge o batente.
