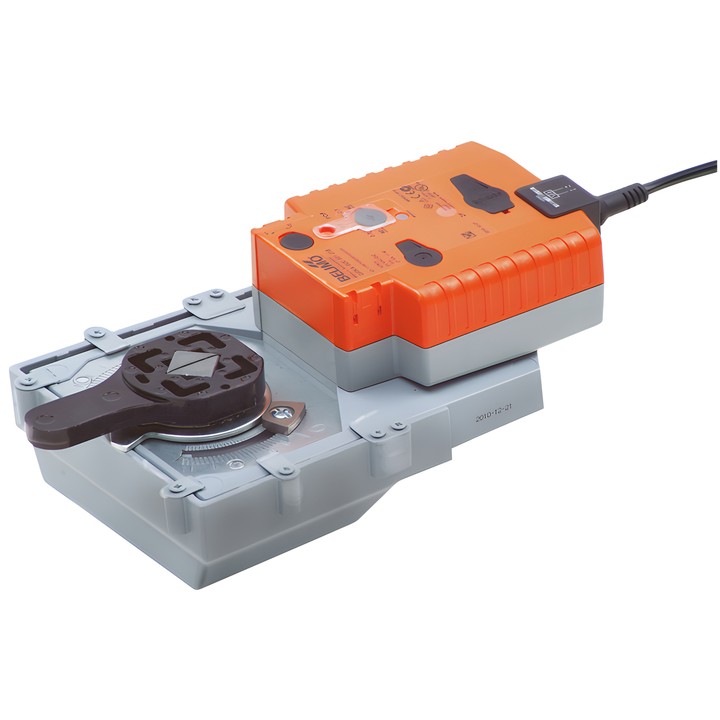

Belimo GRK24A-SZ-5 - atuador rotativo analógico com função de segurança

Belimo GRK24A-SZ-5

Atuador rotativo analógico com função de segurança para válvulas rotativas e válvulas de borboleta. Durante o funcionamento normal, o atuador posiciona a válvula conforme pretendido e carrega os condensadores integrados. Em caso de falha de alimentação, utiliza a energia armazenada para colocar a válvula na posição de segurança.

Principais características e parâmetros

• Binário do motor: 40 Nm; tensão nominal: AC/DC 24 V.
• Intervalo de funcionamento Y: 0.5...10 V; sinal de feedback U: 0.5...10 V.
• Posição de segurança: NC/NO ou ajustável de 0...100% através do botão POP, em incrementos de 10%.
• Tempo de reserva em caso de falha de alimentação (PF): 2s; tempo de funcionamento do motor: 150 s / 90°; tempo de funcionamento da função de segurança: 35 s / 90°.
• Ligação flangeada: F05; ligação de alimentação / controlo: Cabo 1 m, 4x 0.75 mm².
• Consumo durante o funcionamento: 11 W; em repouso: 3 W; potência nominal: 21 VA.
• Índice de proteção do invólucro IEC/EN: IP54; índice de proteção NEMA/UL: NEMA 2.
• Comando manual através de botão; ângulo de rotação ajustável com batentes mecânicos.

O atuador destina-se a sistemas fixos de aquecimento, ventilação e ar condicionado. Os condensadores são fornecidos totalmente descarregados e têm de ser carregados durante cerca de 20 s antes da colocação em funcionamento.
