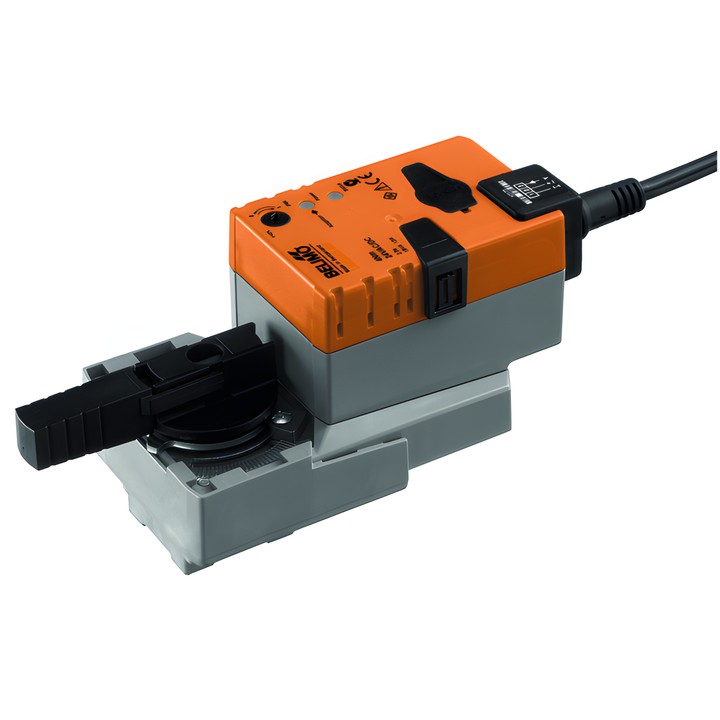

Atuador rotativo Belimo LRQ24A-SZ
O LRQ24A-SZ é um atuador modulante para válvulas de esfera, destinado a instalações fixas de aquecimento, ventilação e ar condicionado. O sinal de controlo Y determina a posição da válvula, enquanto a tensão U é utilizada para indicar eletricamente a posição e pode servir como sinal de controlo para outros atuadores.
Características e especificações principais
- Binário: 4 Nm; tempo de curso: 9 s / 90°.
- Tensão nominal: AC/DC 24 V; frequência da tensão nominal: 50/60 Hz.
- Intervalo de funcionamento do sinal de controlo Y: 0.5...10 V; sinal de realimentação de posição U: 0.5...10 V.
- Consumo de potência durante o funcionamento: 13 W; na posição de repouso: 2 W; potência para dimensionamento dos cabos: 23 VA.
- Ligação de alimentação e controlo: cabo de 1 m, 4x 0.75 mm².
- Comando manual por botão com possibilidade de bloqueio; indicador mecânico de posição amovível.
- Ângulo de rotação ajustável com batentes mecânicos; adaptação manual ou automática na primeira ligação da alimentação.
- Grau de proteção IEC/EN: IP54; grau de proteção NEMA/UL: NEMA 2.
- Temperatura ambiente: -30...40°C [-22...104°F].
O atuador é montado diretamente na válvula de esfera com um único parafuso central. A posição de montagem em relação à válvula pode ser selecionada em incrementos de 90°. O atuador dispõe de proteção contra sobrecarga e para automaticamente ao atingir o batente.
