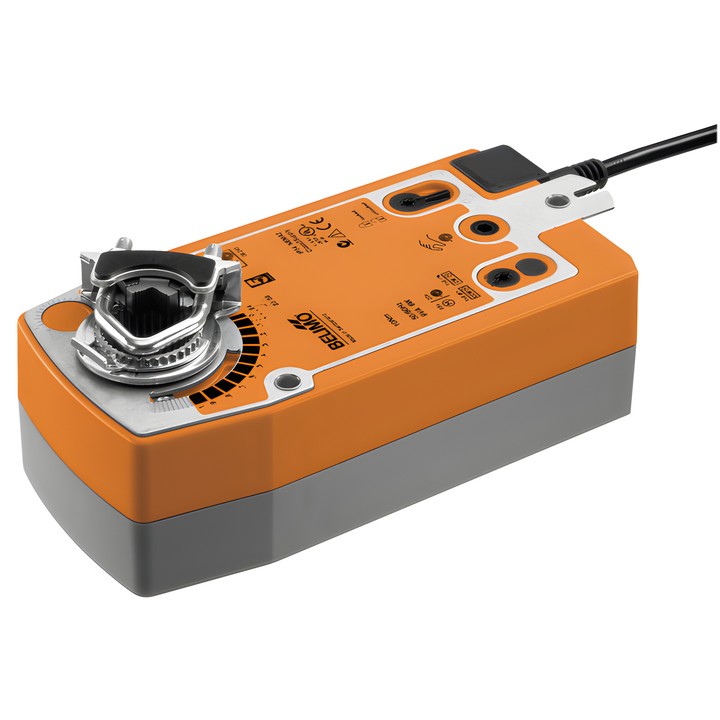

Belimo NF24A-SZ - atuador rotativo com mola de retorno

Belimo NF24A-SZ – atuador rotativo com função de segurança

O atuador destina-se ao posicionamento de registos em instalações fixas de aquecimento, ventilação e ar condicionado. Durante o funcionamento, o sinal de controlo Y desloca o registo e tensiona a mola de retorno. Quando a alimentação é interrompida, a mola desloca o registo para a posição de segurança.

Principais características e parâmetros

• Binário do motor e da função de segurança: 10 Nm.
• Tensão nominal: AC/DC 24 V; gama de tensão: AC 19.2...28.8 V / DC 21.6...28.8 V.
• Gama de controlo Y: 0.5...10 V; sinal de realimentação da posição U: 0.5...10 V.
• Tempo de funcionamento do motor: 150 s / 90°; tempo de funcionamento da função de segurança: <20 s @ -20...50°C, <60 s @ -30°C.
• Ângulo de rotação: máx. 95°; regulação através de batentes mecânicos.
• Braçadeira universal para veio de 10...25.4 mm; regulação manual com manivela e interruptor de bloqueio.
• Ligação da alimentação e do controlo: cabo de 1 m, 4x 0.75 mm².
• Consumo de potência: 3.5 W durante o movimento e 2.5 W em repouso; potência para dimensionamento dos cabos: 5.5 VA.
• Grau de proteção: IP54; temperatura ambiente: -30...50°C [-22...122°F].

O sentido de movimento do motor é selecionado pelo interruptor L/R, enquanto o sentido de rotação da função de segurança é determinado pelo método de montagem L/R. A documentação indica registos de ar com uma área até aproximadamente 2 m².
