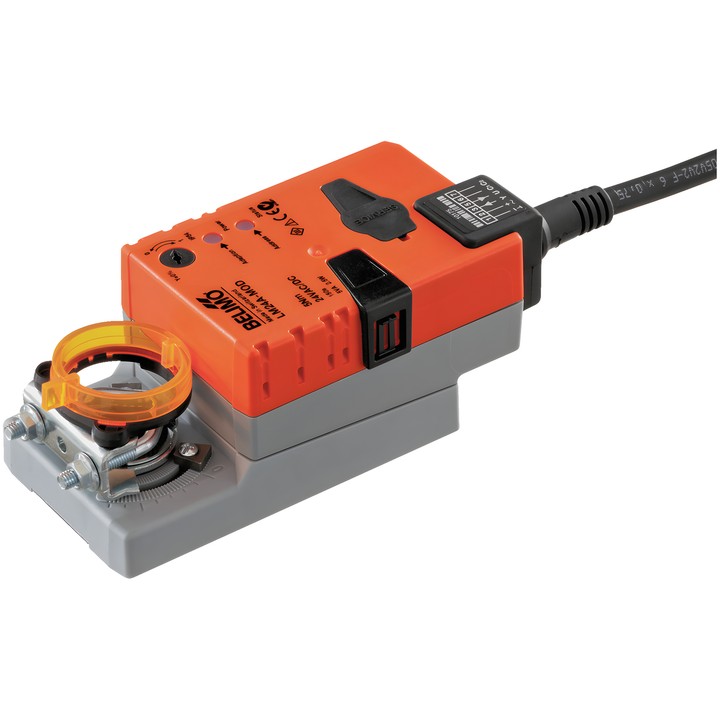

Belimo LM24A-MOD - atuador para registos

Belimo LM24A-MOD – atuador para registos

Atuador rotativo comunicante para regular registos em instalações técnicas de edifícios. Destina-se a registos de ar com uma área até aprox. 1 m². Permite controlo comunicante, analógico e híbrido.

Principais características e parâmetros

• Binário do motor: 5 Nm; tensão nominal: AC/DC 24 V, 50/60 Hz.
• Comunicação: BACnet MS/TP, Modbus RTU (configuração de fábrica) e MP-Bus.
• Intervalo de funcionamento Y: 2...10 V, com possibilidade de ajuste para 0.5...10 V; sinal de feedback U: 2...10 V.
• Tempo de funcionamento do motor: 150 s / 90°; ajustável no intervalo de 35...150 s.
• Ângulo de rotação: máx. 95°, com possibilidade de limitação em ambos os lados por batentes mecânicos.
• Sentido de rotação selecionável através do interruptor 0/1; ajuste manual por botão, com possibilidade de bloqueio.
• Fixação universal para eixo de 6...20 mm; indicador mecânico de posição.
• Possibilidade de ligar um sensor passivo, ativo ou com contacto comutador e transmitir o respetivo sinal para o bus.
• Consumo durante o funcionamento: 2.5 W; em posição de repouso: 1.3 W; potência para dimensionamento dos cabos: 5 VA.
• Ligação de alimentação e controlo: cabo de 1 m, 6x 0.75 mm².
• Grau de proteção IEC/EN: IP54; temperatura ambiente: -30...50°C [-22...122°F].
